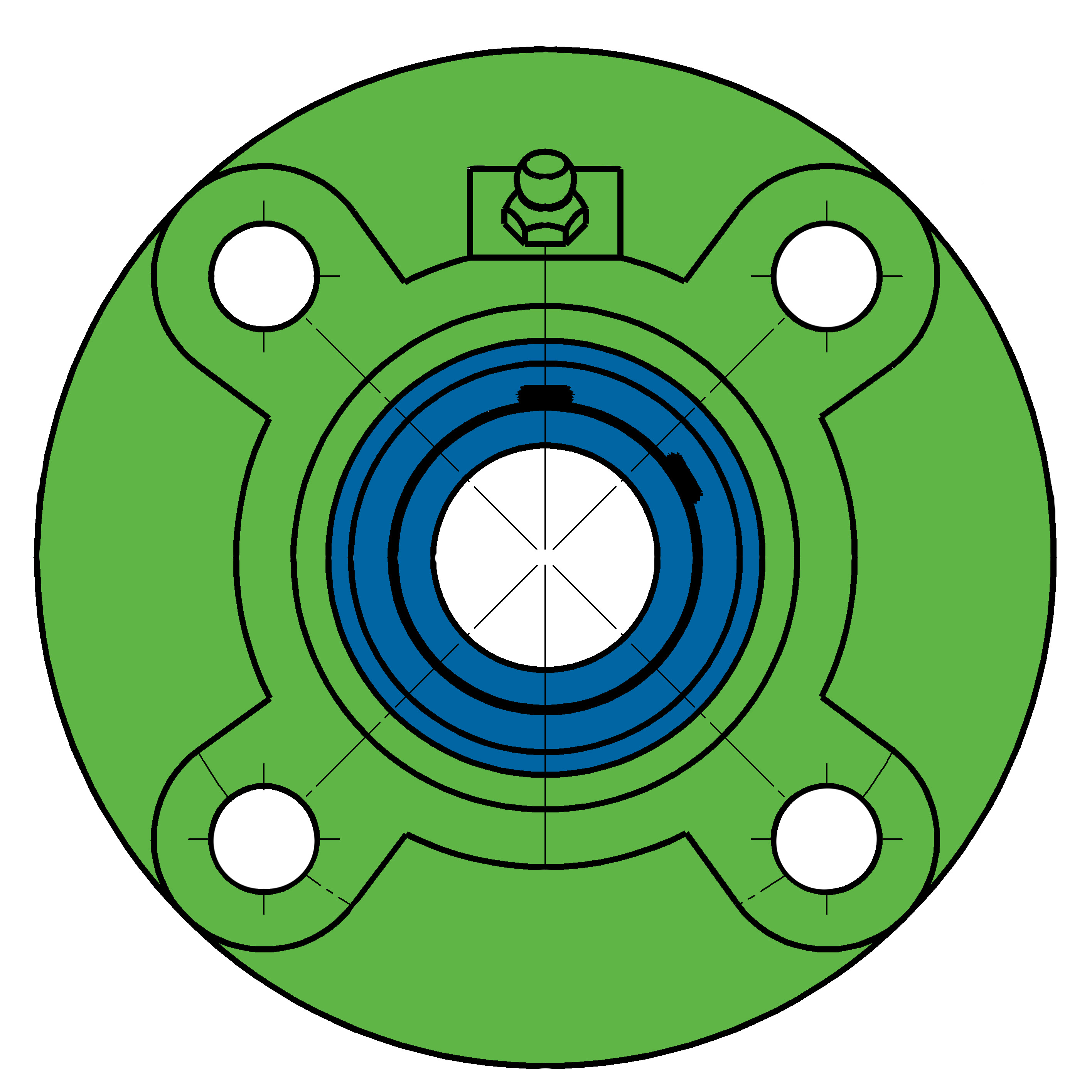

Подшипниковые узлы UCFC
Готовый к установке узел состоит из двух основных элементов: фланцевого корпуса FC и корпусного подшипника со сферической наружной обоймой. За соединение элементов конструкции отвечают стопорные винты. В корпусе узла подшипника ucfc предусмотрено сферическое углубление. Оно обеспечивает возможность перемещения подшипника в случае
перекоса вала. Таким способом нивелируется несоосность в процессе установки или эксплуатации агрегата. В корпусе имеется система подачи смазки.
Особенности конструкции
Корпусная часть может изготавливаться из:
- Серого чугуна.
- Пластика или термопластика.
- Композита.
- Нержавеющей стали.
Изготовление также может производиться в режиме высокотемпературного воздействия, если имеются особые требования к будущей конструкции.
Корпус монолитный, отвечает за защиту от пыли, грязи и других нежелательных воздействий. Также он служит для надежного крепления к посадочной поверхности. Крепление производится за счет лап.
Центр системы – шариковый подшипник качения или скольжения. Помимо этого, узел содержит вспомогательные элементы:
- Ниппель для смазки.
- Кольца для уплотнения, фиксации.
- Внутреннее посадочное кольцо для установки на вал.
Буквы в маркировке указывают на тип узла. Так, ucf – подшипниковый узел с фланцем, uct – натяжной узел подшипника. Выбирая нужную деталь в каталоге важно обращать особое внимание на обозначения в названии, серию, размер и другую информацию.
Сфера применения
Сфера применения подшипниковых узлов ucfc очень обширна. Их устанавливают:
- В опорах конвейеров.
- На валах систем вентиляции.
- В циркулярных пилах, станках.
- Как элемент центробежных насосов.
- В шпиндельных узлах, фрезерных и сверлильных станках.
Встречаются обслуживаемые и неразборные варианты.
Преимущества изделий
Подшипники в виде готовых к установке узловых конструкций имеют целый ряд положительных качеств. Среди них:
- Широкий выбор конфигураций корпуса, материалов и размеров.
- Долговечность.
- Невысокая стоимость.
- Исключение таких неприятных ситуаций, как перекос.
- Защищенность от грязи, пыли.
- Нет стука о круглую ось.
- Простота монтажа и обслуживания.
Особенности выбора
На выбор детали влияет несколько основополагающих факторов:
- Особенности будущей конструкции.
- Нагрузки, которым будет подвергаться узел в процессе использования.
- Требования к системе.
- Расчетный срок службы.
- Температурные, климатические особенности, при которых будет работать механизм.
- Диаметр вала.
- Сложность монтажа, которая может повлиять на выбор конфигурации подшипника.
Обязательным условием остается получение полной информации о том, как именно будет использоваться узел. Только так можно подобрать элемент подходящего размера и формы.
Оформление покупки
Купить подшипники в виде целостных узлов или отдельных элементов можно в интернет магазине. Также выбрать подходящий вариант можно, посетив офисы в Москве и других городах России. Доставка осуществляется любым удобным способом после согласования деталей заказа с сотрудником компании. Выбор широк, для удобства имеется функция сравнения двух разных деталей. Обсудить детали заказа и задать вопросы можно по телефону.
