Timken

07100/07196 + 07000LA

Name: 07100/07196 + 07000LA
Brand: Timken

d Внутренний диаметр 25,4 мм

D Наружный диаметр 50,005 мм

T Высота / ширина 14,206 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 25,400 mm
Наружный диаметр подшипника D: 50,005 mm
Общая ширина T: 14,206 mm
Ширина внутреннего кольца: 14,260 mm
Диаметр упорного заплечика вала da по чертежу Timken: 29,5 mm
Диаметр упорного заплечика вала db по чертежу Timken: 30,5 mm
Диаметр упорного заплечика корпуса Db по чертежу Timken: 44,5 mm
Максимальный радиус галтели вала R по чертежу Timken: 1,0 mm
Максимальный радиус галтели корпуса r по чертежу Timken: 1,0 mm
Эффективный центр a по чертежу Timken: -2,8 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 29100 N
Базовая статическая радиальная грузоподъёмность C0r: 29600 N
Коэффициент осевой нагрузки Y: 1,49
Коэффициент нагрузки K по методике Timken: 1,45
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 5190 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 7550 N

Прочие характеристики

Геометрический коэффициент Cg по методике Timken: 0,0509
Геометрический коэффициент G1 по методике Timken: 7,6
Геометрический коэффициент G2 по методике Timken: 7,1
Граничный коэффициент e: 0,40
Исполнение по каталогу Timken: TSL
Масса: 0,11 kg
Обозначение внутреннего кольца Timken: 07100
Обозначение наружного кольца Timken: 07196
Обозначение уплотнения Timken: 07000LA
Происхождение и ограничения исходных данных Timken: Источник: Timken E10481-RU, 2019, стр. 410, 411. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках. Спорные характеристики исходного каталога не опубликованы: timken_width_t1_mm.

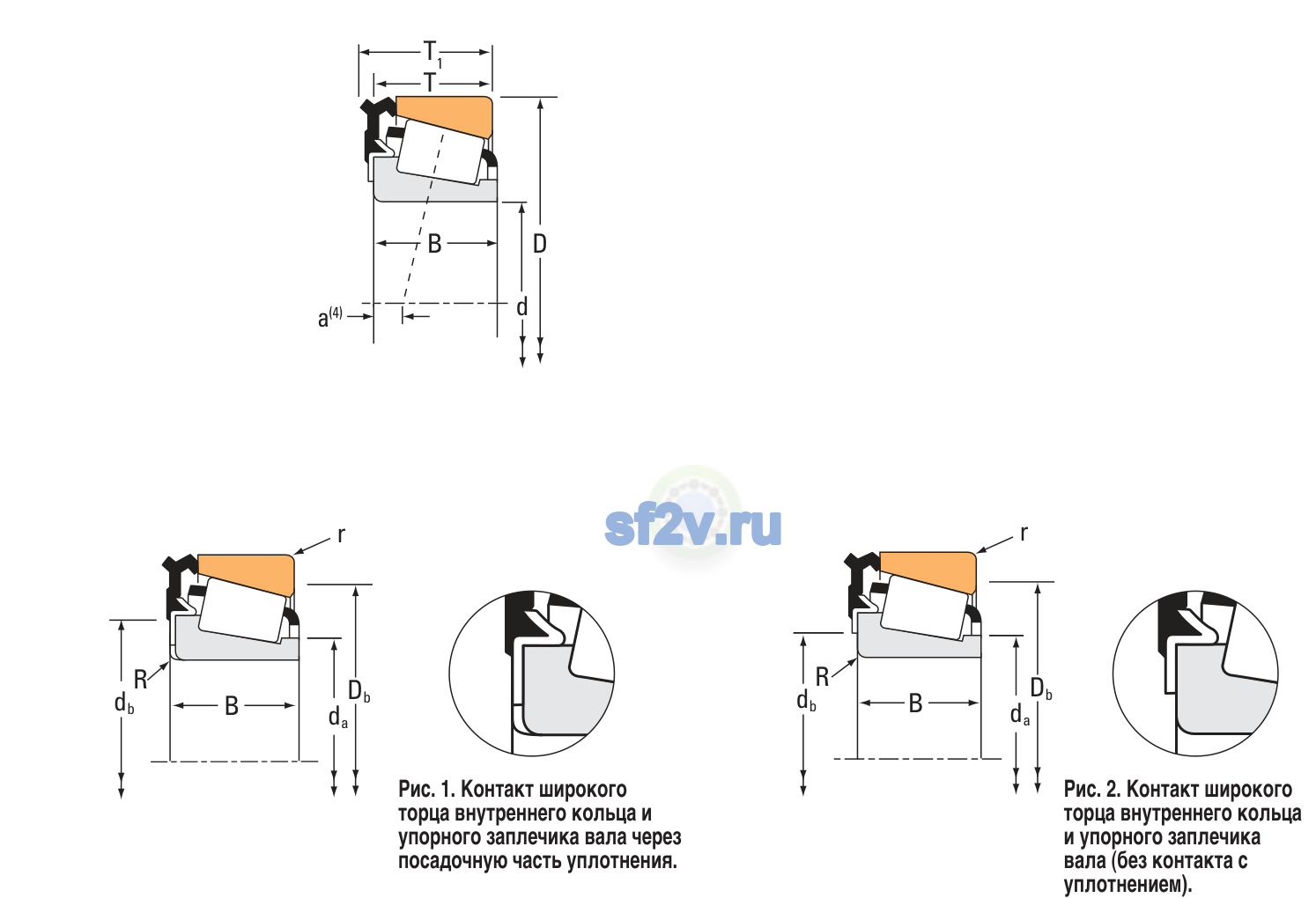

Рисунок исполнения по каталогу Timken: 1

07100/07196 + 07000LA
