Timken

02473/02420-B

Name: 02473/02420-B
Brand: Timken

d Внутренний диаметр 25,4 мм

D Наружный диаметр 68,262 мм

B / T Высота / ширина 8,73 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

27 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 25,400 mm
Наружный диаметр подшипника D: 68,262 mm
Ширина внутреннего кольца: 22,225 mm
Ширина наружного кольца C: 17,462 mm
Диаметр упорного заплечика вала da по чертежу Timken: 33,5 mm
Диаметр упорного заплечика вала db по чертежу Timken: 34,5 mm
Диаметр упорного заплечика корпуса Da по чертежу Timken: 65,0 mm
Максимальный радиус галтели вала R по чертежу Timken: 0,8 mm
Размер D1 по чертежу исполнения Timken: 72,128 mm
Толщина фланца C2 по чертежу Timken: 3,967 mm
Ширина T1 по чертежу Timken: 8,730 mm
Эффективный центр a по чертежу Timken: -5,1 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 63800 N
Базовая статическая радиальная грузоподъёмность C0r: 70200 N
Коэффициент осевой нагрузки Y: 1,44
Коэффициент нагрузки K по методике Timken: 1,40
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 11800 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 16500 N

Прочие характеристики

Геометрический коэффициент Cg по методике Timken: 0,0681
Геометрический коэффициент G1 по методике Timken: 17,5
Геометрический коэффициент G2 по методике Timken: 8,5
Граничный коэффициент e: 0,42
Исполнение по каталогу Timken: TSF
Масса: 0,48 kg
Обозначение внутреннего кольца Timken: 02473
Обозначение наружного кольца Timken: 02420-B

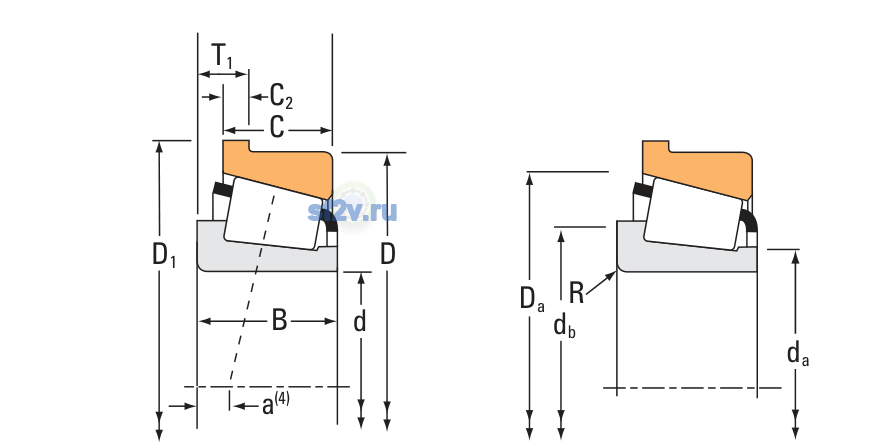

Происхождение и ограничения исходных данных Timken: Источник: Timken E10481-RU, 2019, стр. 354, 355. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках.
