Timken

XAA32004X/YAA32004X

Name: XAA32004X/YAA32004X
Brand: Timken

d Внутренний диаметр 20 мм

D Наружный диаметр 42 мм

T Высота / ширина 15 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 20,000 mm
Наружный диаметр подшипника D: 42,000 mm
Общая ширина T: 15,000 mm
Ширина внутреннего кольца: 15,000 mm
Ширина наружного кольца C: 12,000 mm
Диаметр упорного заплечика вала da по чертежу Timken: 25,5 mm
Диаметр упорного заплечика вала db по чертежу Timken: 29,0 mm
Диаметр упорного заплечика корпуса Da по чертежу Timken: 39,5 mm
Диаметр упорного заплечика корпуса Db по чертежу Timken: 36,5 mm
Максимальный радиус галтели вала R по чертежу Timken: 2,0 mm
Максимальный радиус галтели корпуса r по чертежу Timken: 1,0 mm
Размер Aa по чертежу Timken: 0,4 mm
Размер Ab по чертежу Timken: 1,5 mm
Эффективный центр a по чертежу Timken: -4,6 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 32900 N
Базовая статическая радиальная грузоподъёмность C0r: 29400 N
Коэффициент осевой нагрузки Y: 1,60
Коэффициент нагрузки K по методике Timken: 1,56
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 5460 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 8520 N

Прочие характеристики

Геометрический коэффициент Cg по методике Timken: 0,0469
Геометрический коэффициент G1 по методике Timken: 6,2
Геометрический коэффициент G2 по методике Timken: 6,1
Граничный коэффициент e: 0,37
Исполнение по каталогу Timken: ISO
Каталожное обозначение подшипника Timken: XAA32004X/YAA32004X
Масса: 0,10 kg

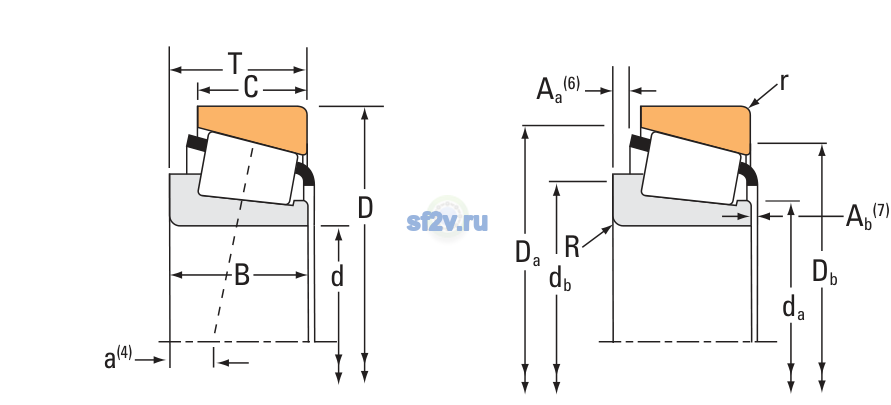

Происхождение и ограничения исходных данных Timken: Источник: Timken E10481-RU, 2019, стр. 340, 341. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках.
