Timken

X32011X/Y32011X + JXH5506A + JYH9006TSR + K527327R

Name: X32011X/Y32011X + JXH5506A + JYH9006TSR + K527327R
Brand: Timken

d Внутренний диаметр 55 мм

D Наружный диаметр 90 мм

T Высота / ширина 52 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 55,000 mm
Наружный диаметр подшипника D: 90,000 mm
Общая ширина T: 52,000 mm
Ширина наружного кольца C: 40,475 mm
Диаметр упорного заплечика вала db по чертежу Timken: 65,0 mm
Диаметр упорного заплечика корпуса Da по чертежу Timken: 86,5 mm
Максимальный радиус галтели вала R по чертежу Timken: 1,5 mm
Максимальный радиус галтели корпуса r по чертежу Timken: 0,3 mm

Нагрузки, скорости и ресурс

Коэффициент динамической осевой нагрузки Y1: 1,66
Коэффициент динамической осевой нагрузки Y2: 2,47
Коэффициент нагрузки K по методике Timken: 1,44
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 20300 N
Радиальная динамическая грузоподъёмность C1(2) двух рядов, ISO L10 = 1 млн оборотов: 196000 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 29100 N
Радиальная динамическая грузоподъёмность C90(2) двух рядов по методике Timken L10 = 90 млн оборотов: 50800 N

Прочие характеристики

Внутреннее дистанционное кольцо Timken: JXH5506A
Граничный коэффициент e: 0,41
Исполнение по каталогу Timken: SR
Масса: 1,20 kg
Наружное дистанционное кольцо Timken: JYH9006TSR
Обозначение внутреннего кольца Timken: X32011X
Обозначение наружного кольца Timken: Y32011X
Происхождение и ограничения исходных данных Timken: Показать полное значение

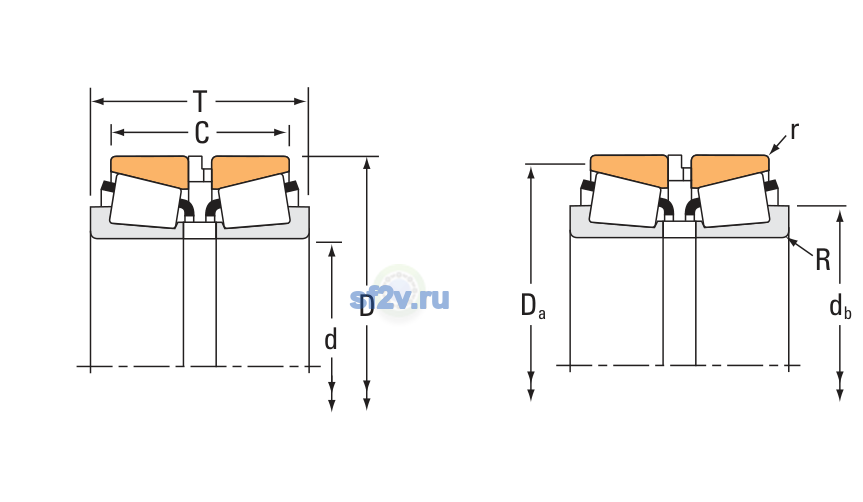

Источник: Timken E10481-RU, 2019, стр. 598, 599. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках. C1(2) и C90(2) относятся к двум рядам; C90 и Ca90 — к одному ряду. Размеры сборки зависят от дистанционных колец; за вариантами колец следует обращаться к изготовителю.
Пружинное кольцо Timken: K527327R

X32011X/Y32011X + JXH5506A + JYH9006TSR + K527327R
