Timken

X32009X/Y32009X + JX4505A + K143262R

Name: X32009X/Y32009X + JX4505A + K143262R
Brand: Timken

d Внутренний диаметр 45 мм

D Наружный диаметр 75 мм

T Высота / ширина 44,56 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 45,000 mm
Наружный диаметр подшипника D: 75,000 mm
Общая ширина T: 44,560 mm
Ширина наружного кольца C: 35,560 mm
Диаметр канавки пружинного кольца D2 по чертежу Timken: 78,50 mm
Диаметр упорного заплечика вала db по чертежу Timken: 53,0 mm
Диаметр упорного заплечика корпуса Da по чертежу Timken: 72,0 mm
Максимальный радиус галтели вала R по чертежу Timken: 1,0 mm
Ширина канавки пружинного кольца f по чертежу Timken: 4,57 mm

Нагрузки, скорости и ресурс

Коэффициент динамической осевой нагрузки Y1: 1,72
Коэффициент динамической осевой нагрузки Y2: 2,56
Коэффициент нагрузки K по методике Timken: 1,49
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 13700 N
Радиальная динамическая грузоподъёмность C1(2) двух рядов, ISO L10 = 1 млн оборотов: 137000 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 20400 N
Радиальная динамическая грузоподъёмность C90(2) двух рядов по методике Timken L10 = 90 млн оборотов: 35500 N

Прочие характеристики

Внутреннее дистанционное кольцо Timken: JX4505A
Граничный коэффициент e: 0,39
Исполнение по каталогу Timken: 2S
Масса: 0,75 kg
Наружное дистанционное кольцо Timken: K143262R
Обозначение внутреннего кольца Timken: X32009X
Обозначение наружного кольца Timken: Y32009X
Происхождение и ограничения исходных данных Timken: Показать полное значение

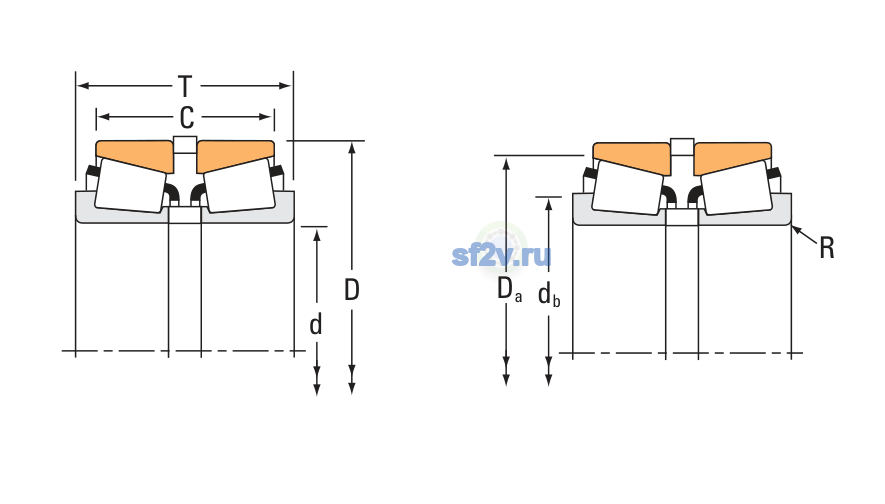

Источник: Timken E10481-RU, 2019, стр. 594, 595. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках. C1(2) и C90(2) относятся к двум рядам; C90 и Ca90 — к одному ряду. Размеры сборки зависят от дистанционных колец; за вариантами колец следует обращаться к изготовителю.
