Timken

NP868174/329172

Name: NP868174/329172
Brand: Timken

d Внутренний диаметр 304,655 мм

D Наружный диаметр 438,048 мм

T Высота / ширина 131,762 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 304,655 mm
Наружный диаметр подшипника D: 438,048 mm
Общая ширина T: 131,762 mm
Ширина внутреннего кольца: 131,762 mm
Диаметр упорного заплечика корпуса Db по чертежу Timken: 410,0 mm
Максимальный радиус галтели вала R по чертежу Timken: 7,6 mm
Максимальный радиус галтели корпуса r по чертежу Timken: 3,3 mm

Нагрузки, скорости и ресурс

Коэффициент динамической осевой нагрузки Y1: 2,04
Коэффициент динамической осевой нагрузки Y2: 3,03
Коэффициент нагрузки K по методике Timken: 1,76
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 159000 N
Радиальная динамическая грузоподъёмность C1(2) двух рядов, ISO L10 = 1 млн оборотов: 1880000 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 280000 N
Радиальная динамическая грузоподъёмность C90(2) двух рядов по методике Timken L10 = 90 млн оборотов: 487000 N

Прочие характеристики

Геометрический коэффициент Cg по методике Timken: 0,1638
Геометрический коэффициент G1 по методике Timken: 2051,2
Геометрический коэффициент G2 по методике Timken: 257,0
Граничный коэффициент e: 0,33
Исполнение по каталогу Timken: TDIT
Конусность отверстия по каталогу Timken: 1:12
Масса: 65,38 kg
Обозначение внутреннего кольца Timken: NP868174
Обозначение наружного кольца Timken: 329172

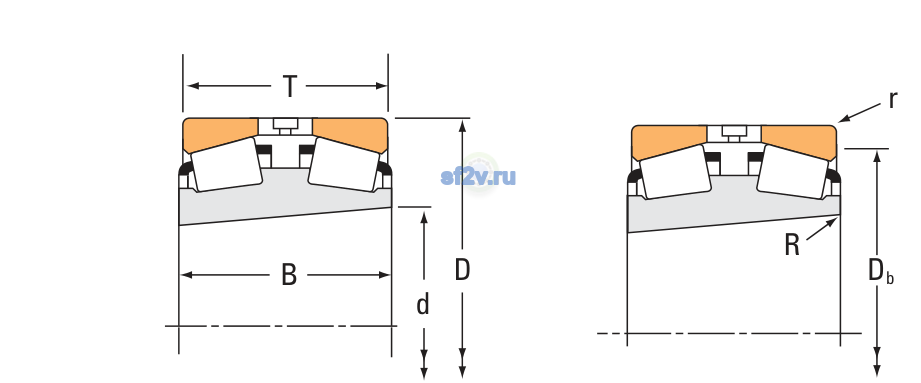

Происхождение и ограничения исходных данных Timken: Источник: Timken E10481-RU, 2019, стр. 518, 519. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках. C1(2) и C90(2) относятся к двум рядам; C90 и Ca90 — к одному ряду.
