Timken

14126D/14276

Name: 14126D/14276
Brand: Timken

d Внутренний диаметр 31,75 мм

D Наружный диаметр 69,012 мм

T Высота / ширина 39,705 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 31.750 mm
Наружный диаметр подшипника D: 69.012 mm
Общая ширина T: 39.705 mm
Ширина внутреннего кольца: 39.182 mm
Диаметр упорного заплечика вала da по чертежу Timken: 40,0 mm
Диаметр упорного заплечика корпуса Db по чертежу Timken: 60,0 mm
Максимальный радиус галтели вала R по чертежу Timken: 1,5 mm
Максимальный радиус галтели корпуса r по чертежу Timken: 1,3 mm

Нагрузки, скорости и ресурс

Коэффициент динамической осевой нагрузки Y1: 1.8
Коэффициент динамической осевой нагрузки Y2: 2.6
Коэффициент нагрузки K по методике Timken: 1.53
Осевая динамическая грузоподъёмность Ca90 по методике Timken L10 = 90 млн оборотов: 9260 N
Радиальная динамическая грузоподъёмность C1(2) двух рядов, ISO L10 = 1 млн оборотов: 95100 N
Радиальная динамическая грузоподъёмность C90 по методике Timken L10 = 90 млн оборотов, одного ряда: 14200 N
Радиальная динамическая грузоподъёмность C90(2) двух рядов по методике Timken L10 = 90 млн оборотов: 24600 N

Прочие характеристики

Геометрический коэффициент Cg по методике Timken: 0,0668
Геометрический коэффициент G1 по методике Timken: 18,0
Геометрический коэффициент G2 по методике Timken: 13,3
Граничный коэффициент e: 0.4
Исполнение по каталогу Timken: TDI
Масса: 0,71 kg
Обозначение внутреннего кольца Timken: 14126D
Обозначение наружного кольца Timken: 14276
Происхождение и ограничения исходных данных Timken: Показать полное значение

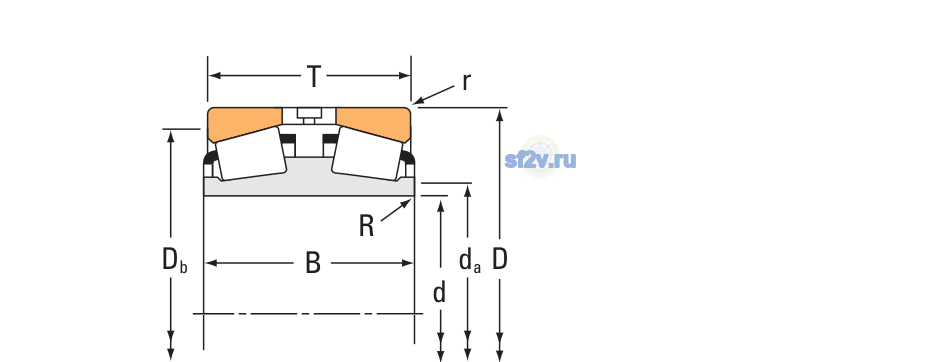

Источник: Timken E10481-RU, 2019, стр. 492, 493. Иллюстрация типового исполнения; размеры конкретной позиции приведены в характеристиках. C1(2) и C90(2) относятся к двум рядам; C90 и Ca90 — к одному ряду. Размеры сборки зависят от дистанционных колец; за вариантами колец следует обращаться к изготовителю.
