Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
97.5 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D
105 mm105 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
85.94 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
84.55 mm Shoulder diameter of inner ring (small side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.
98.5 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 101.8 mm Diameter of housing abutment
Ширина
32 mm
Ширина B
32 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.11
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 85.2 mm Diameter of shaft abutment
min. 79.6 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 100 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 83.9 mm Diameter of shaft abutment
min. 79.6 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Шарик диаметр
Dw 6.35 mm
Нагрузки, скорости и ресурс
8

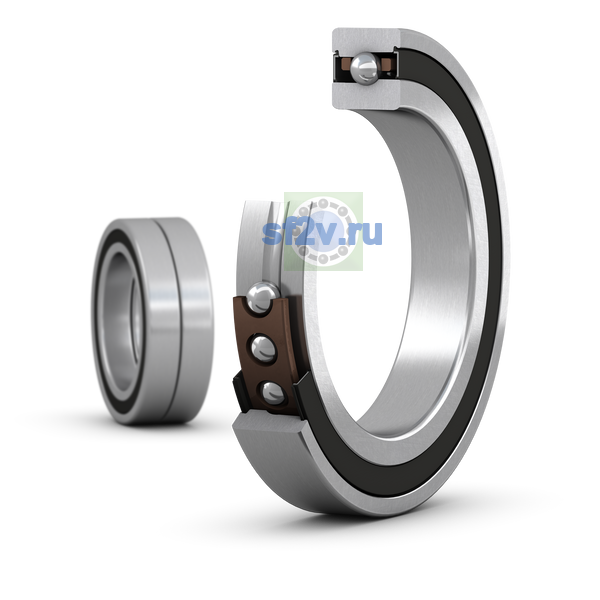

Высокоточный, высокоскоростной, B исполнение / конструкция, универсально комплектуемый однорядный радиально-упорный шарикоподшипник с уплотнениями
2 x S71915 ACBGA/P4AVerify quantity of bearing rows
