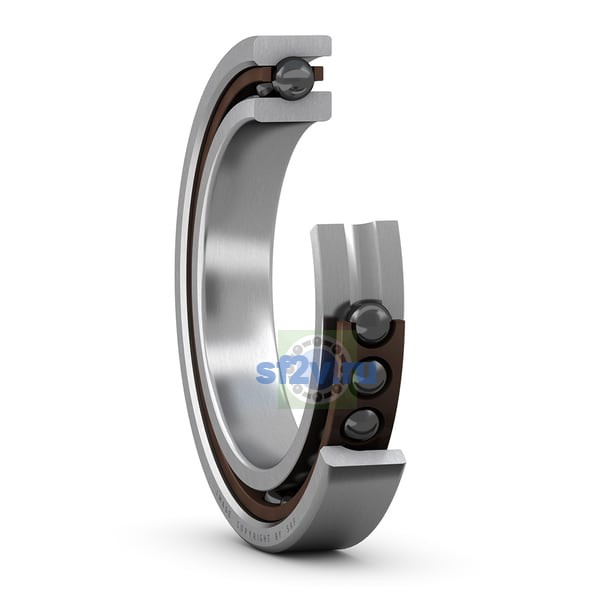

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
82.22 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
95 mm95 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
72.74 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
70.6 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 90.8 mm Diameter of housing abutment
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
6.3 mm Distance from outer ring side face to lubrication groove / lubrication hole
Ширина
18 mm
Ширина B
18 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
27.3 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.08
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 66 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 89 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 66 mm Diameter of shaft abutment
Размер K: диаметр смазочного или крепёжного отверстия.
0.5 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Шарик диаметр
Dw 7.938 mm
Нагрузки, скорости и ресурс
19
Достижимая частота вращения для масловоздушная смазка
33 000 r/min
33 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
22 000 r/min
22 000 r/min
Базовая динамическая грузоподъёмность C
C 16.3 kN
16.3 kN
Базовая статическая грузоподъёмность C0
C0 12.2 kN
12.2 kN
Коэффициент осевой нагрузки (одиночный / тандем)
Y0 0.38
Y2 0.87
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»)
