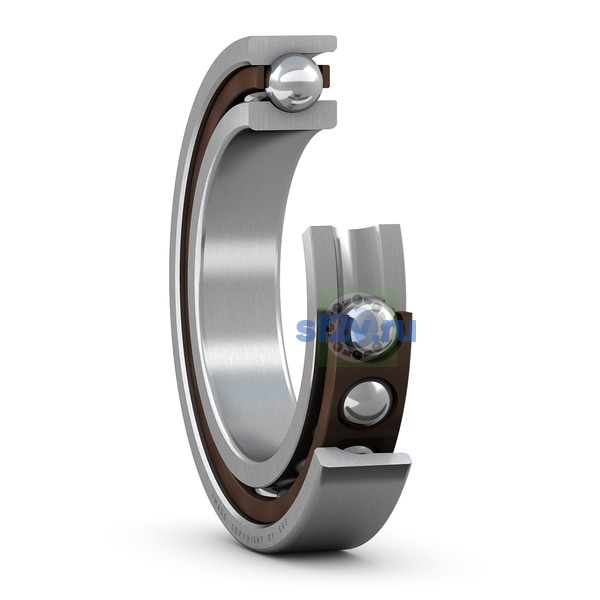

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
25.7 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
30 mm30 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
20.9 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
20.9 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 28.6 mm Diameter of housing abutment
Ширина
7 mm
Ширина B
7 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
9 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.05
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 19 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 28 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 19 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
22.1 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.2 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.2 mm Radius of fillet
Шарик диаметр
Dw 3.969 mm
Нагрузки, скорости и ресурс
11
Достижимые частоты вращения
Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C
C 3.97 kN
3.97 kN
Базовая статическая грузоподъёмность C0
C0 2 kN
2 kN
Класс предварительного натяга
B
Коэффициент осевой нагрузки (одиночный / тандем)
Y0 0.38
Y2 0.87
Y1 0
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»)
