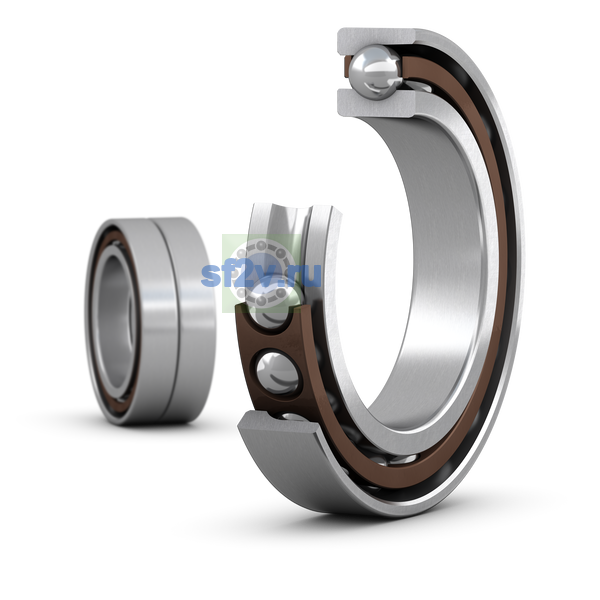

- Внутренний диаметр подшипника (диаметр отверстия d)
-
10 mm
10 mm Bore diameter
- Наружный диаметр подшипника D
-
26 mm
26 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
15.1 mm Shoulder diameter of inner ring (large side face)
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
max. 24.6 mm Diameter of housing abutment
- Ширина
-
16 mm
- Ширина B
-
16 mm Width
- Поправочный коэффициент зависящий от подшипник серия и размер
-
f 1.03
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 12 mm Diameter of shaft abutment
- Размер dn: положение масляной форсунки.
-
16 mm Position of oil nozzle
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 0.3 mm Chamfer dimension
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 0.2 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 0.3 mm Radius of fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 0.2 mm Radius of fillet
- Шарик диаметр
-
Dw 4.762 mm
