SKF

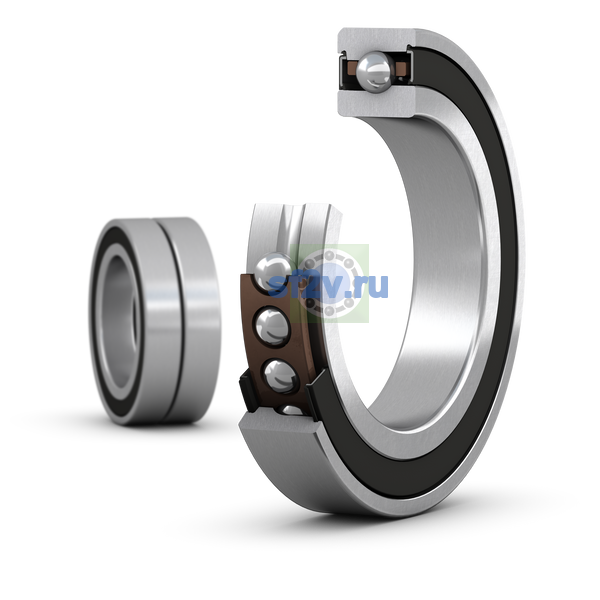

S7010 CE/P4ADBB

Name: S7010 CE/P4ADBB
Brand: SKF

d Внутренний диаметр 50 мм

D Наружный диаметр 80 мм

B / T Высота / ширина 32 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

48 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 50 mm 50 mm Bore diameter
Наружный диаметр подшипника D: 80 mm 80 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 60.25 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 75.06 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 75.8 mm Diameter of housing abutment
Ширина: 32 mm
Ширина B: 32 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.08
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 59.7 mm Diameter of shaft abutment
min. 54.6 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.6 mm Radius of fillet
Шарик диаметр: Dw 7.938 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 25 500 N
25.5 kN
Базовая статическая грузоподъёмность C0: C0 21 200 N
21.2 kN
Дополнительные коэффициенты для эквивалентный нагрузки: Refer to Notes 1 and 2 below
Класс предварительного натяга: B
Поправочный коэффициент, класс предварительного натяга B: f2B 1.03
Предварительный натяг: G 250 N
Предел усталостной нагрузки Cu / Pu: Pu 900 N
Расчётный коэффициент для эквивалентный нагрузки: f0 8.2
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Light preload

Прочие характеристики

Исполнение / конструкция: High-speed E
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 0.52 kg 0.528 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S7010 CE/P4ADBB
Осевая жёсткость: 65 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: Back-to-back
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 2
Число рядов: i 2
2
Число шариков (per подшипник): z 21

S7010 CE/P4ADBB
