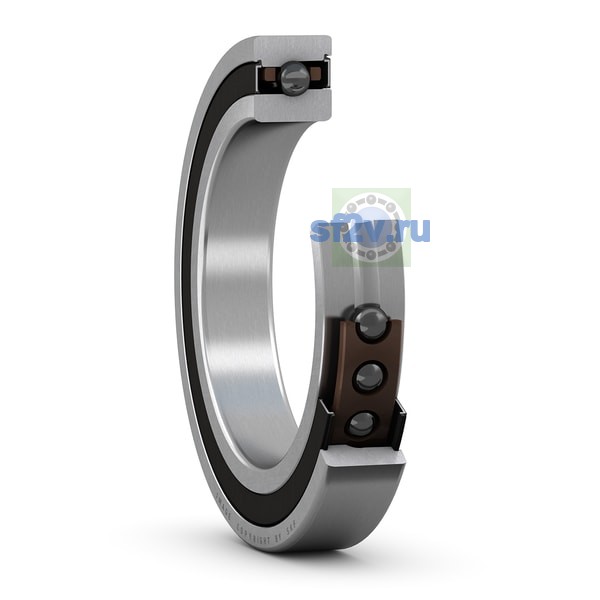

Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
43 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D
47 mm47 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
35.95 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
35.1 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 46.2 mm Diameter of housing abutment
Ширина
9 mm
Ширина B
9 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
9.7 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.07
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 35.4 mm Diameter of shaft abutment
min. 32 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 45 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 34.5 mm Diameter of shaft abutment
min. 32 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.15 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.15 mm Radius of fillet
Шарик диаметр
Dw 3.969 mm
Нагрузки, скорости и ресурс
16
Достижимая частота вращения для смазывание пластичной смазкой
48 000 r/min
48 000 r/min
Базовая динамическая грузоподъёмность C
C 4.88 kN
4.88 kN
Базовая статическая грузоподъёмность C0
C0 3.15 kN
3.15 kN
Дополнительные коэффициенты для эквивалентный нагрузки
Refer to Notes 1 and 2 below
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
23 N/µm
Осевая жёсткость для предварительный натяг B (комплекты из двух подшипников по схеме «О» или по схеме «X»)
30 N/µm
Осевая жёсткость для предварительный натяг C (комплекты из двух подшипников по схеме «О» или по схеме «X»)
48 N/µm
Поправочный коэффициент, класс предварительного натяга A
f2A 1
Поправочный коэффициент, класс предварительного натяга B
f2B 1.03
Поправочный коэффициент, класс предварительного натяга C
