Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
41.5 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D
47 mm47 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
31.6 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
29.8 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 44.6 mm Diameter of housing abutment
Ширина
12 mm
Ширина B
12 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
10.8 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.05
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 31.2 mm Diameter of shaft abutment
min. 28.2 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 43.8 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 29.4 mm Diameter of shaft abutment
min. 28.2 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.3 mm Radius of fillet
Шарик диаметр
Dw 6.35 mm
Нагрузки, скорости и ресурс
17

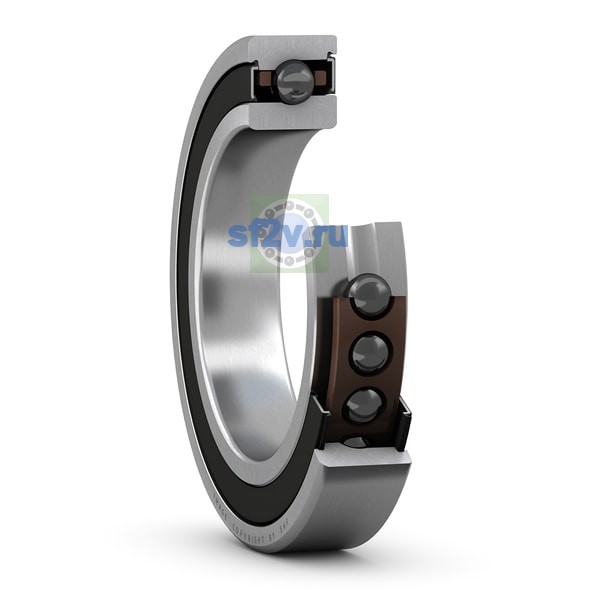

Высокоточный, высокий частота вращения, E исполнение / конструкция, универсально комплектуемый однорядный радиально-упорный шарикоподшипник с уплотнениями
S7005 CEGA/HCP4A
Достижимая частота вращения для смазывание пластичной смазкой
56 000 r/min
56 000 r/min
Базовая динамическая грузоподъёмность C
C 8.32 kN
8.32 kN
Базовая статическая грузоподъёмность C0
C0 4.15 kN
4.15 kN
Дополнительные коэффициенты для эквивалентный нагрузки
Refer to Notes 1 and 2 below
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
27 N/µm
Осевая жёсткость для предварительный натяг B (комплекты из двух подшипников по схеме «О» или по схеме «X»)
41 N/µm
Осевая жёсткость для предварительный натяг C (комплекты из двух подшипников по схеме «О» или по схеме «X»)
56 N/µm
Поправочный коэффициент, класс предварительного натяга A
f2A 1
Поправочный коэффициент, класс предварительного натяга B
f2B 1.03
Поправочный коэффициент, класс предварительного натяга C
