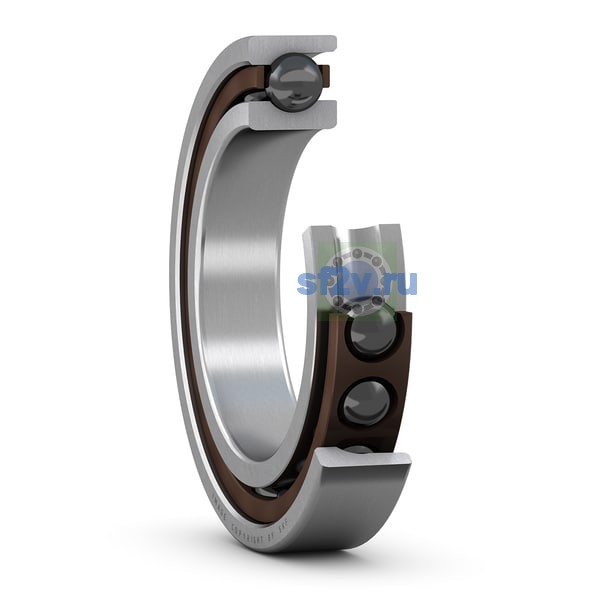

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
18.1 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
21 mm21 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
15.1 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
15.1 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 20.2 mm Diameter of housing abutment
Ширина
5 mm
Ширина B
5 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
6.4 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.06
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 14 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 19 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 14 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
15.4 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.15 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.15 mm Radius of fillet
Шарик диаметр
Dw 2.381 mm
Нагрузки, скорости и ресурс
19
Достижимая частота вращения для масловоздушная смазка
110 000 r/min
110 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
75 000 r/min
75 000 r/min
Базовая динамическая грузоподъёмность C
C 1.95 kN
1.95 kN
Базовая статическая грузоподъёмность C0
C0 1.12 kN
1.12 kN
Коэффициент осевой нагрузки (одиночный / тандем)
Y0 0.38
Y2 0.87
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»)
