SKF

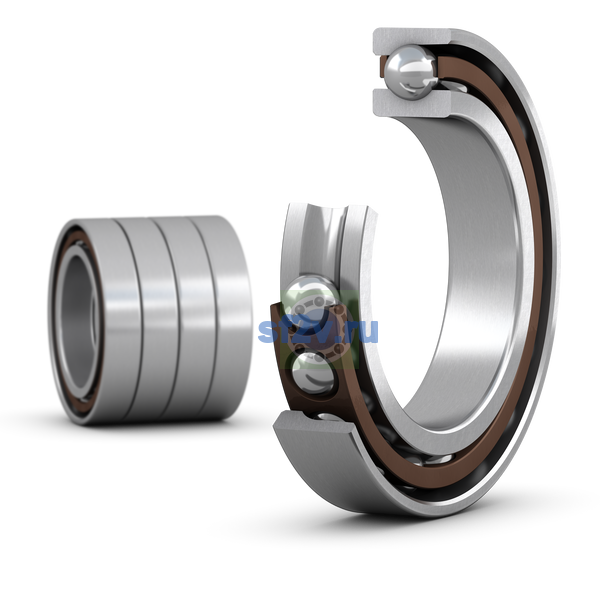

71804 CD/P4QBCC

Name: 71804 CD/P4QBCC
Brand: SKF

d Внутренний диаметр 20 мм

D Наружный диаметр 32 мм

B / T Высота / ширина 28 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

48 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm 20 mm Bore diameter
Наружный диаметр подшипника D: 32 mm 32 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 24.1 mm Shoulder diameter of inner ring (large side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 31.2 mm Diameter of housing abutment
Ширина: 28 mm
Ширина B: 28 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.08
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: min. 22 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.: 24.5 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.15 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.15 mm Radius of fillet
Шарик диаметр: Dw 3.175 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 10 100 N
10.1 kN
Базовая статическая грузоподъёмность C0: C0 10 600 N
10.6 kN
Высокоточный, повышенной грузоподъёмности, универсально комплектуемый однорядный радиально-упорный шарикоподшипник: 4 x 71804 CDGC/P4Verify quantity of bearing rows
Класс предварительного натяга: C
Поправочный коэффициент, класс предварительного натяга C: f2C 1.16
Предварительный натяг: G 240 N
Предел усталостной нагрузки Cu / Pu: Pu 450 N
Согласованный комплект из двух высокоточный, повышенной грузоподъёмности, D исполнение / конструкция, однорядные радиально-упорные шарикоподшипники: 2 x 71804 CD/P4DGC
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Moderate preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 0.072 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Without
Обозначение товара / номер изделия производителя: 71804 CD/P4QBCC
Осевая жёсткость: 110 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Расчётное количество пластичной смазки (per подшипник): Gref 0.18 cm³
Смазочный материал: None
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 4
Число рядов: i 4
4
Число шариков (per подшипник): z 17
