Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
132.61 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
150 mm150 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
117.38 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
114.2 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 144.4 mm Diameter of housing abutment
Ширина
24 mm
Ширина B
24 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
28.9 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.12
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 107 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 143 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 107 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
120.4 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1.5 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 1 mm Radius of fillet
Шарик диаметр
Dw 12.7 mm
Нагрузки, скорости и ресурс
18

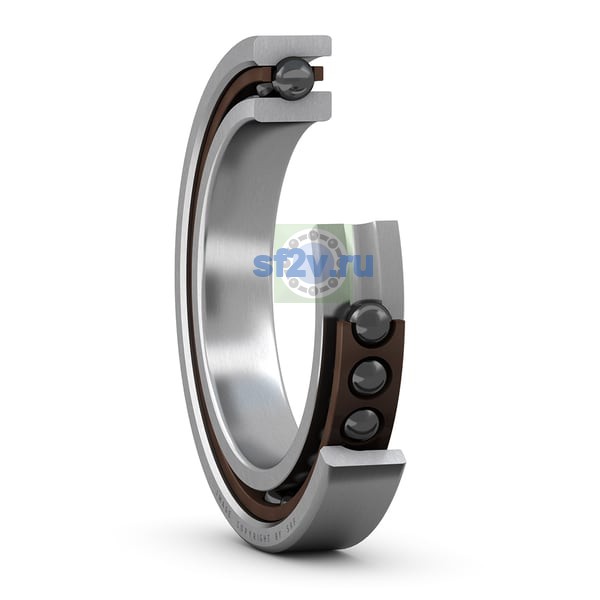

Высокоточный, высокоскоростной E исполнение / конструкция, универсально комплектуемый однорядный радиально-упорный шарикоподшипник
7020 CEGA/HCP4A
Достижимая частота вращения для масловоздушная смазка
22 000 r/min
22 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
14 500 r/min
14 500 r/min
Базовая динамическая грузоподъёмность C
C 44.9 kN
44.9 kN
Базовая статическая грузоподъёмность C0
C0 40 kN
40 kN
Дополнительные коэффициенты для эквивалентный нагрузки
Refer to Notes 1 and 2 below
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
97 N/µm
Осевая жёсткость для предварительный натяг B (комплекты из двух подшипников по схеме «О» или по схеме «X»)
154 N/µm
Осевая жёсткость для предварительный натяг C (комплекты из двух подшипников по схеме «О» или по схеме «X»)
212 N/µm
Поправочный коэффициент, класс предварительного натяга A
f2A 1
Поправочный коэффициент, класс предварительного натяга B
f2B 1.03
Поправочный коэффициент, класс предварительного натяга C
