Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
69.75 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
80 mm80 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
60.25 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
57.9 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 75.8 mm Diameter of housing abutment
Ширина
16 mm
Ширина B
16 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
16.8 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.08
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 54.6 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 75.4 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 54.6 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
62.3 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Шарик диаметр
Dw 7.938 mm
Нагрузки, скорости и ресурс
18

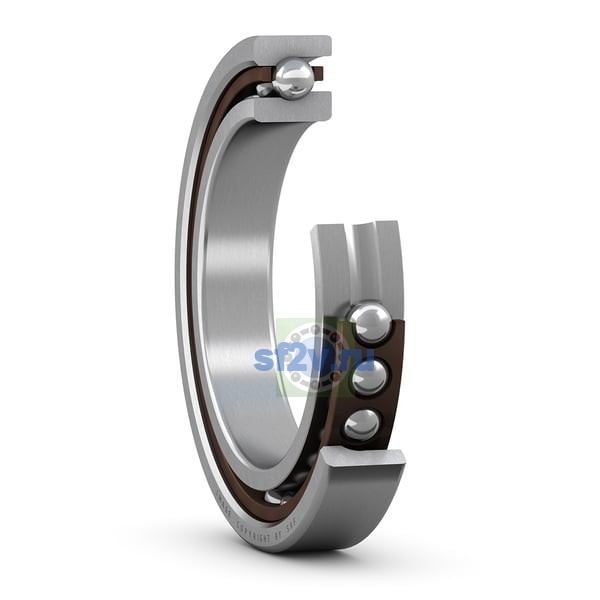

Высокоточный, высокоскоростной E исполнение / конструкция, универсально комплектуемый однорядный радиально-упорный шарикоподшипник
7010 CEGA/P4A
Достижимая частота вращения для масловоздушная смазка
38 000 r/min
38 000 r/min
Достижимая частота вращения для смазывание пластичной смазкой
25 000 r/min
25 000 r/min
Базовая динамическая грузоподъёмность C
C 15.6 kN
15.6 kN
Базовая статическая грузоподъёмность C0
C0 10.6 kN
10.6 kN
Дополнительные коэффициенты для эквивалентный нагрузки
Refer to Notes 1 and 2 below
Осевая жёсткость для предварительный натяг A (комплекты из двух подшипников по схеме «О» или по схеме «X»)
42 N/µm
Осевая жёсткость для предварительный натяг B (комплекты из двух подшипников по схеме «О» или по схеме «X»)
65 N/µm
Осевая жёсткость для предварительный натяг C (комплекты из двух подшипников по схеме «О» или по схеме «X»)
88 N/µm
Поправочный коэффициент, класс предварительного натяга A
f2A 1
Поправочный коэффициент, класс предварительного натяга B
f2B 1.03
Поправочный коэффициент, класс предварительного натяга C
