SKF

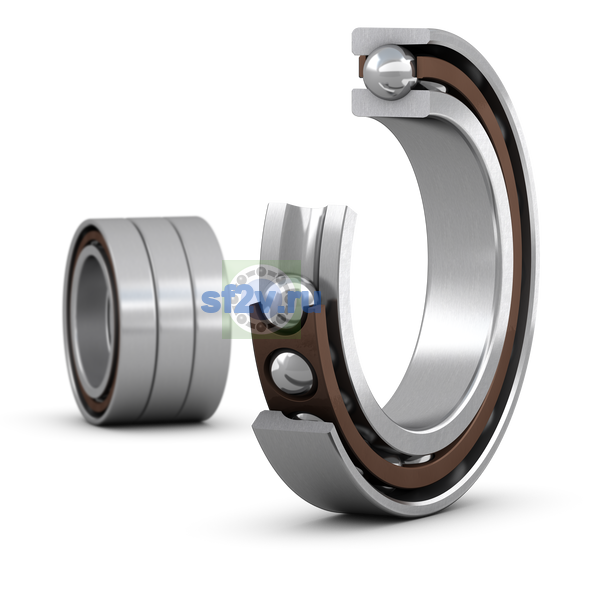

7010 CD/P4ATBTA

Name: 7010 CD/P4ATBTA
Brand: SKF

d Внутренний диаметр 50 мм

D Наружный диаметр 80 мм

B / T Высота / ширина 48 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

47 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 50 mm 50 mm Bore diameter
Наружный диаметр подшипника D: 80 mm 80 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 59.2 mm Shoulder diameter of inner ring (large side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 78 mm Diameter of housing abutment
Ширина: 48 mm
Ширина B: 48 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.11
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: min. 54.6 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.: 61.2 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.3 mm Radius of fillet
Шарик диаметр: Dw 9.525 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 63 700 N
63.7 kN
Базовая статическая грузоподъёмность C0: C0 72 000 N
72 kN
Высокоточный, повышенной грузоподъёмности, универсально комплектуемый однорядный радиально-упорный шарикоподшипник: 3 x 7010 CDGA/P4AVerify quantity of bearing rows
Класс предварительного натяга: A
Поправочный коэффициент, класс предварительного натяга A: f2A 1
Предварительный натяг: G 148.5 N
Предел усталостной нагрузки Cu / Pu: Pu 3 100 N
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Extra light preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 0.76 kg 0.747 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Without
Обозначение товара / номер изделия производителя: 7010 CD/P4ATBTA
Осевая жёсткость: 84.1 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Расчётное количество пластичной смазки (per подшипник): Gref 3.6 cm³
Смазочный материал: None
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 3
Число рядов: i 3
3
Число шариков (per подшипник): z 18
