SKF

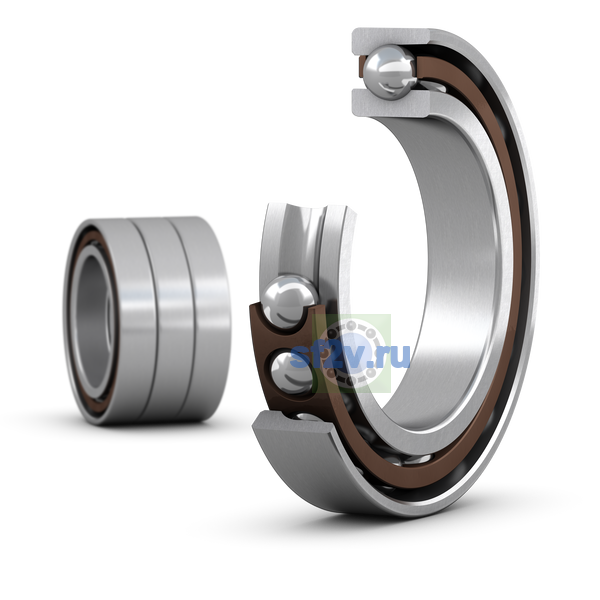

7030 ACD/P4ATBTA

Name: 7030 ACD/P4ATBTA
Brand: SKF

d Внутренний диаметр 150 мм

D Наружный диаметр 225 мм

B / T Высота / ширина 105 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

48 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 150 mm 150 mm Bore diameter
Наружный диаметр подшипника D: 225 mm 225 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 173.1 mm Shoulder diameter of inner ring (large side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 220 mm Diameter of housing abutment
Ширина: 105 mm
Ширина B: 105 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.16
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: min. 161 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.: 178.2 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 2.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 2 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 1 mm Radius of fillet
Шарик диаметр: Dw 23.812 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 351 000 N
351 kN
Базовая статическая грузоподъёмность C0: C0 540 000 N
540 kN
Высокоточный, повышенной грузоподъёмности, универсально комплектуемый однорядный радиально-упорный шарикоподшипник: 3 x 7030 ACDGA/P4AVerify quantity of bearing rows
Класс предварительного натяга: A
Поправочный коэффициент, класс предварительного натяга A: f2A 1
Предварительный натяг: G 1 350 N
Предел усталостной нагрузки Cu / Pu: Pu 17 000 N
Согласованный комплект из трёх высокоточный, повышенной грузоподъёмности, D исполнение / конструкция, однорядные радиально-упорные шарикоподшипники: 7030 ACD/P4ATGA
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Extra light preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 12.5 kg 12.3 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Without
Обозначение товара / номер изделия производителя: 7030 ACD/P4ATBTA
Осевая жёсткость: 562.6 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 0.99
Примечание: Contact SKF for the attainable speeds
Расчётное количество пластичной смазки (per подшипник): Gref 54 cm³
Смазочный материал: None
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Угол контакта: α 25 °
25 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 3
Число рядов: i 3
3
Число шариков (per подшипник): z 22
