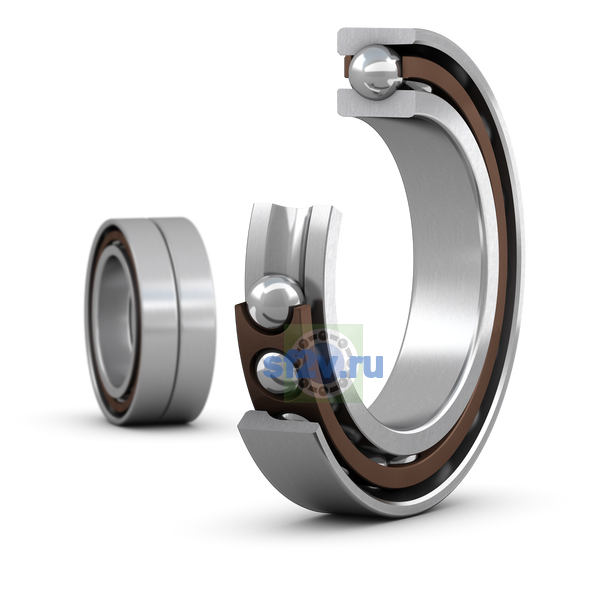

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
17 mm
17 mm Bore diameter
Наружный диаметр подшипника D
35 mm
35 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
22.6 mm Shoulder diameter of inner ring (large side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 33.6 mm Diameter of housing abutment
Ширина
20 mm
Ширина B
20 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.04
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 19 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
23.7 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.2 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.2 mm Radius of fillet
Шарик диаметр
Dw 5.556 mm
