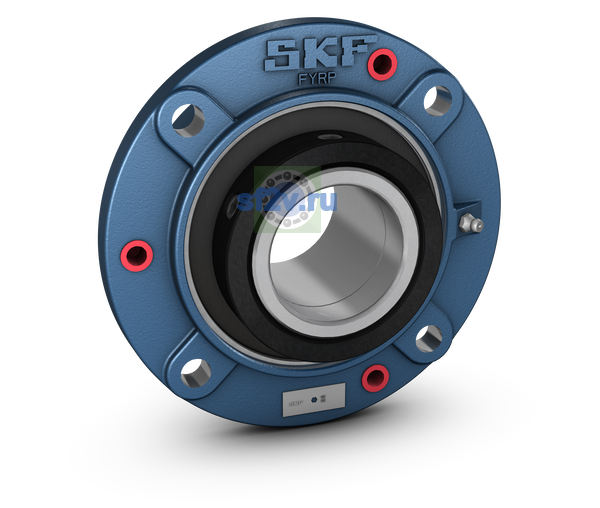

- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
62.738 mm Collar outside diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
133.35 mm Housing outside diameter
- Корпус общая ширина
-
57.15 mm
- Общая ширина T
-
72.628 mm Overall unit width
72.628 mm
69.85 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
57.15 mm Housing height
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
12.7 mm Housing flange height
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
10.716 mm Centre line of free bearing
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
19.05 mm Hub height
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
18.256 mm Housing flange to machined flange face
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
81.756 mm Width including end cover
- Размер A6: ширина лабиринтного уплотнения / участка по диаметру отверстия либо расстояние от торца фланца до внутреннего кольца.
-
35.322 mm Flange face to inner ring face
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
11.113 mm Bolt hole diameter
- Ширина B
-
69.85 mm Inner ring width
- Диаметр вала
-
30.163 mm
- Диаметр расположения болт отверстия корпус с круглым или треугольным фланцем
-
111.125 mm
- Крепёжный болт диаметр
-
G 9.525 mm
9.525 mm
- Подшипник средний диаметр
-
dm 59.944 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
30.163 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
92.075 mm Hub diameter
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 UNF Thread of grease fitting
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
111.125 mm Bolt pitch diameter
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
25.4 mm Centre line unit to side face of inner ring
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
0.794 mm Centre line of "fixed" bearing
- Резьбовое отверстие для выпрессовочный болт
-
G2 3/8-16 UNC
- Тип отверстия
-
Cylindrical
