SKF

S7018 ACD/P4AQBCC

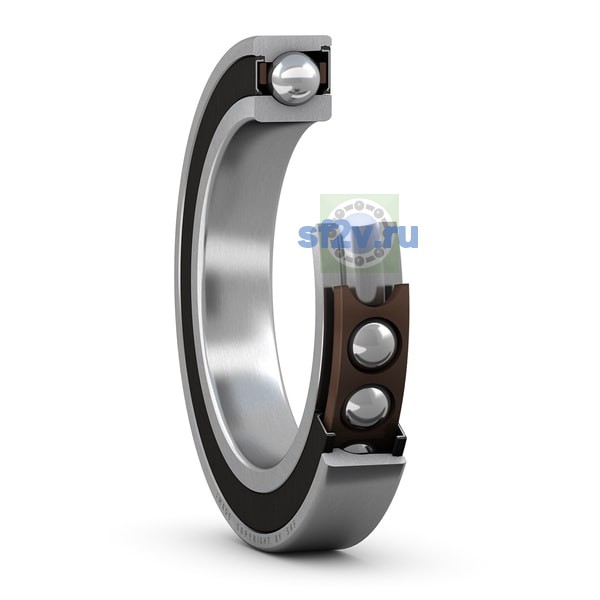

Name: S7018 ACD/P4AQBCC
Brand: SKF

d Внутренний диаметр 90 мм

D Наружный диаметр 140 мм

B / T Высота / ширина 96 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

48 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 90 mm 90 mm Bore diameter
Наружный диаметр подшипника D: 140 mm 140 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 105.4 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 133.6 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 136 mm Diameter of housing abutment
Ширина: 96 mm
Ширина B: 96 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.14
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 104.8 mm Diameter of shaft abutment
min. 97 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1.5 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1.5 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 1 mm Radius of fillet
Шарик диаметр: Dw 15.875 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 199 000 N
199 kN
Базовая статическая грузоподъёмность C0: C0 290 000 N
290 kN
Высокоточный, повышенной грузоподъёмности, универсально комплектуемый однорядный радиально-упорный шарикоподшипник с уплотнениями: 4 x S7018 ACDGC/P4AVerify quantity of bearing rows
Класс предварительного натяга: C
Поправочный коэффициент, класс предварительного натяга C: f2C 1.05
Предварительный натяг: G 3 680 N
Предел усталостной нагрузки Cu / Pu: Pu 11 400 N
Согласованный комплект из двух высокоточный, повышенной грузоподъёмности, D исполнение / конструкция, однорядные радиально-упорные шарикоподшипники с уплотнениями: 2 x S7018 ACD/P4ADGC
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Moderate preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 4.67 kg 4.64 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S7018 ACD/P4AQBCC
Осевая жёсткость: 850 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 0.99
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 25 °
25 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 4
Число рядов: i 4
4
Число шариков (per подшипник): z 20
