Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
34.21 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
42 mm42 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
26.6 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
24.8 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 39.6 mm Diameter of housing abutment
Ширина
24 mm
Ширина B
24 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.04
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 22 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 40 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 22 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
28.1 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.6 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.6 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.3 mm Radius of fillet
Шарик диаметр
Dw 6.35 mm
Нагрузки, скорости и ресурс
9

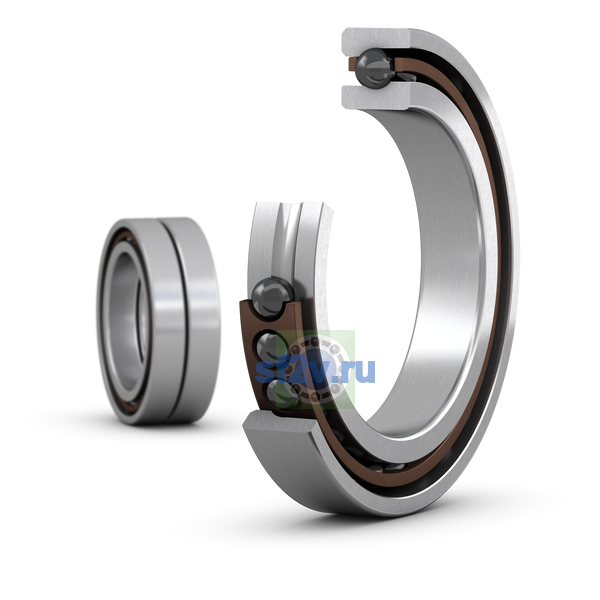

Высокоточный, высокоскоростной E исполнение / конструкция, универсально комплектуемый однорядный радиально-упорный шарикоподшипник
2 x 7004 FEGA/HCP4AVerify quantity of bearing rows
Достижимые частоты вращения
Contact SKF for the attainable speeds
Согласованный комплект из двух высокоточный, высокоскоростной E исполнение / конструкция, однорядные радиально-упорные шарикоподшипники
7004 FE/HCP4ADGA
Базовая динамическая грузоподъёмность C
C 11 900 N
11.9 kN
Базовая статическая грузоподъёмность C0
C0 6 700 N
6.7 kN
Дополнительные коэффициенты для эквивалентный нагрузки
