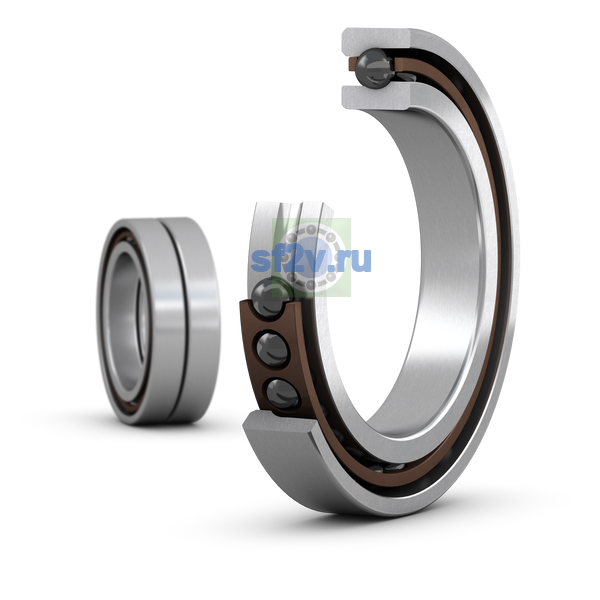

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
80 mm
80 mm Bore diameter
Наружный диаметр подшипника D
125 mm
125 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
95.83 mm Shoulder diameter of inner ring (large side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 120.8 mm Diameter of housing abutment
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
7.27 mm Distance from outer ring side face to lubrication groove / lubrication hole
Ширина
44 mm
Ширина B
44 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.1
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 86 mm Diameter of shaft abutment
Размер K: диаметр смазочного или крепёжного отверстия.
0.5 mm Diameter of lubrication hole
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Шарик диаметр
Dw 11.112 mm
