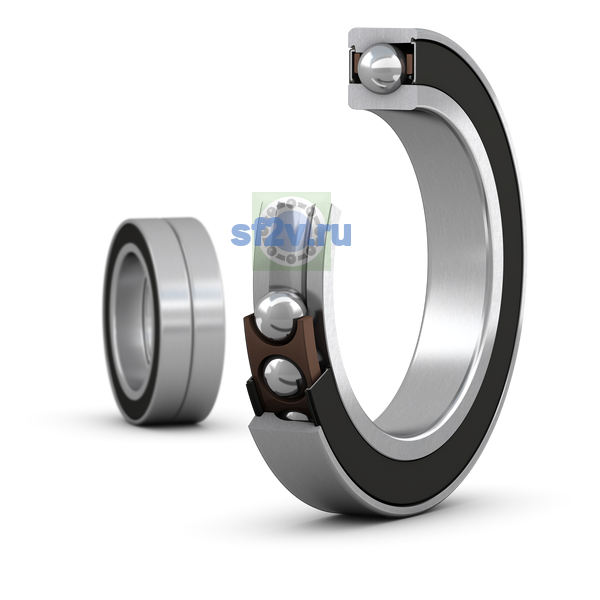

S7024 ACD/P4ADBB

Name: S7024 ACD/P4ADBB
Brand: SKF

d Внутренний диаметр 120 мм

D Наружный диаметр 180 мм

B / T Высота / ширина 56 мм

КатегорияДругие радиально-упорные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

50 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm 120 mm Bore diameter
Наружный диаметр подшипника D: 180 mm 180 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 138.5 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 171.75 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 175 mm Diameter of housing abutment
Ширина: 56 mm
Ширина B: 56 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.17
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 137.9 mm Diameter of shaft abutment
min. 129 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 2 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 1 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 2 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 1 mm Radius of fillet
Шарик диаметр: Dw 19.05 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 178 000 N
178 kN
Базовая статическая грузоподъёмность C0: C0 232 000 N
232 kN
Высокоточный, повышенной грузоподъёмности, универсально комплектуемый однорядный радиально-упорный шарикоподшипник с уплотнениями: 2 x S7024 ACDGB/P4AVerify quantity of bearing rows
Класс предварительного натяга: B
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»): Y0 0.76
Y2 1.41
Y1 0.92
Коэффициент радиальной нагрузки (по схеме «О», по схеме «X»): X0 1
X2 0.67
X1 1
Поправочный коэффициент, класс предварительного натяга B: f2B 1.02
Предварительный натяг: G 1 380 N
Предел усталостной нагрузки Cu / Pu: Pu 8 000 N
Согласованный комплект из двух высокоточный, повышенной грузоподъёмности, D исполнение / конструкция, однорядные радиально-упорные шарикоподшипники с уплотнениями: S7024 ACD/P4ADGB
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Light preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 4.31 kg 4.24 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S7024 ACD/P4ADBB
Осевая жёсткость: 416 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 0.99
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: Back-to-back
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 25 °
25 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 2
Число рядов: i 2
2
Число шариков (per подшипник): z 22

S7024 ACD/P4ADBB
