Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
91.1 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D
100 mm100 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
77.26 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
74.9 mm Shoulder diameter of inner ring (small side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.
93.5 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 95.8 mm Diameter of housing abutment
Ширина
72 mm
Ширина B
72 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.09
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 76.5 mm Diameter of shaft abutment
min. 71 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 94 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 74.1 mm Diameter of shaft abutment
min. 71 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Шарик диаметр
Dw 8.731 mm
Нагрузки, скорости и ресурс
9

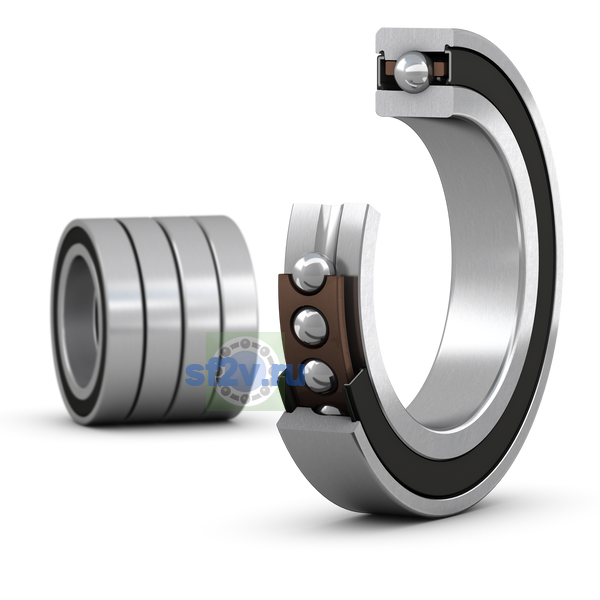

Высокоточный, высокий частота вращения, E исполнение / конструкция, универсально комплектуемый однорядный радиально-упорный шарикоподшипник с уплотнениями
4 x S7013 ACEGA/P4AVerify quantity of bearing rows
Достижимые частоты вращения
Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C
C 50 700 N
50.7 kN
Базовая статическая грузоподъёмность C0
C0 58 500 N
58.5 kN
Класс предварительного натяга
A
Поправочный коэффициент, класс предварительного натяга A
f2A 1
Предварительный натяг и жёсткость
Preload and stiffness depend on final arrangement. Contact SKF
