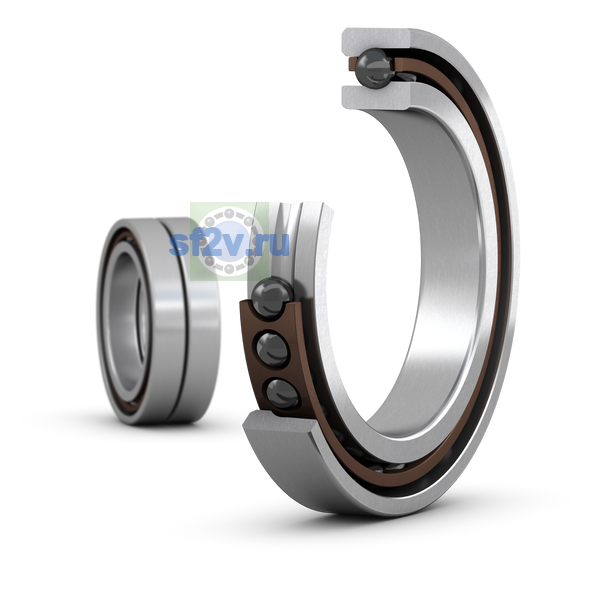

- Внутренний диаметр подшипника (диаметр отверстия d)
-
90 mm
90 mm Bore diameter
- Наружный диаметр подшипника D
-
140 mm
140 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
108.33 mm Shoulder diameter of inner ring (large side face)
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
max. 134.4 mm Diameter of housing abutment
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
2.6 mm Width of lubrication groove
- Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
-
13.2 mm Distance from outer ring side face to lubrication groove / lubrication hole
- Ширина
-
48 mm
- Ширина B
-
48 mm Width
- Поправочный коэффициент зависящий от подшипник серия и размер
-
f 1.1
- Размер C2: расстояние от торца наружного кольца до канавки стопорного либо O-образного уплотнительного кольца.
-
4.3 mm Distance from outer ring side face to O-ring groove
- Размер C3: расстояние от торца наружного кольца до канавки O-образного уплотнительного кольца.
-
4.3 mm Distance from outer ring side face to O-ring groove
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 97 mm Diameter of shaft abutment
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 1.5 mm Chamfer dimension
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 1 mm Chamfer dimension
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 1.5 mm Radius of fillet
- Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
-
max. 1 mm Radius of fillet
- Шарик диаметр
-
Dw 11.112 mm
