Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
≈ 37.4 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D
47 mm47 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 28.6 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 22.82 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 42.8 mm Diameter of housing abutment
Ширина
14 mm
Ширина B
14 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
20.4 mm Distance side face to pressure point
Размер D5: диаметр наружного кольца со стороны малого торца.
≈ 42.55 mm Recess diameter of outer ring (small side face)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 28 mm Diameter of shaft abutment
min. 22.6 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 41.4 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Нагрузки, скорости и ресурс
7
Базовая / эталонная частота вращения
20 000 r/min
20 000 r/min
Предельная частота вращения
15 000 r/min
15 000 r/min
Базовая динамическая грузоподъёмность C
C 15.9 kN
15.9 kN
Базовая статическая грузоподъёмность C0
C0 8.3 kN
8.3 kN
Коэффициент минимальной радиальной нагрузки
kr 0.1
Минимальный коэффициент осевой нагрузки
A 0.00141
Предел усталостной нагрузки Cu / Pu
Pu 0.355 kN
Прочие характеристики
23
Возможность повторного смазывания
Without
Граничный коэффициент e
e 1.14
Класс точности / допусков
Normal
Код eCl@ss
23-05-08-03
Код UNSPSC
31171531
Масса
0.11 kg
Материал подшипника
Bearing steel
Наличие уплотнения
Seal on both sides
Обозначение товара / номер изделия производителя

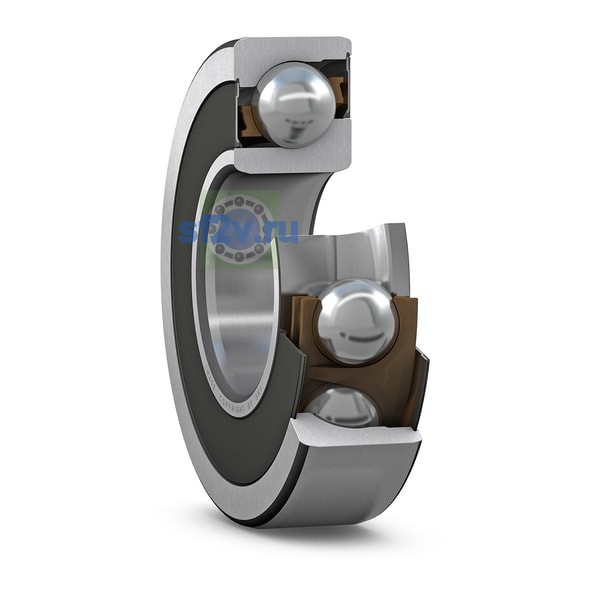

7303 BE-2RZP
Осевой внутренний зазор
Not applicable
Покрытие
Without
Расчётный коэффициент (одиночный / тандем)
Y2 0.57
Y0 0.26
X 0.35
Расчётный коэффициент (по схеме «О», по схеме «X»)
