Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 691.05 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
780 mm780 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 624.5 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
≈ 580.93 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 767 mm Diameter of housing abutment
Ширина
112 mm
Ширина B
112 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
331 mm Distance side face to pressure point
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 553 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 757 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 6 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 5 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 2.5 mm Radius of fillet
Нагрузки, скорости и ресурс
7
Базовая / эталонная частота вращения
750 r/min
750 r/min
Предельная частота вращения
750 r/min
750 r/min
Базовая динамическая грузоподъёмность C
C 806 kN
806 kN
Базовая статическая грузоподъёмность C0
C0 1 900 kN
1 900 kN
Коэффициент минимальной радиальной нагрузки
kr 0.083
Минимальный коэффициент осевой нагрузки
A 40.9
Предел усталостной нагрузки Cu / Pu
Pu 32 kN
Прочие характеристики
19
Возможность повторного смазывания
Without
Граничный коэффициент e
e 1.14
Класс точности / допусков
Normal
Масса
180 kg
Материал подшипника
Bearing steel
Наличие уплотнения
Without
Обозначение товара / номер изделия производителя

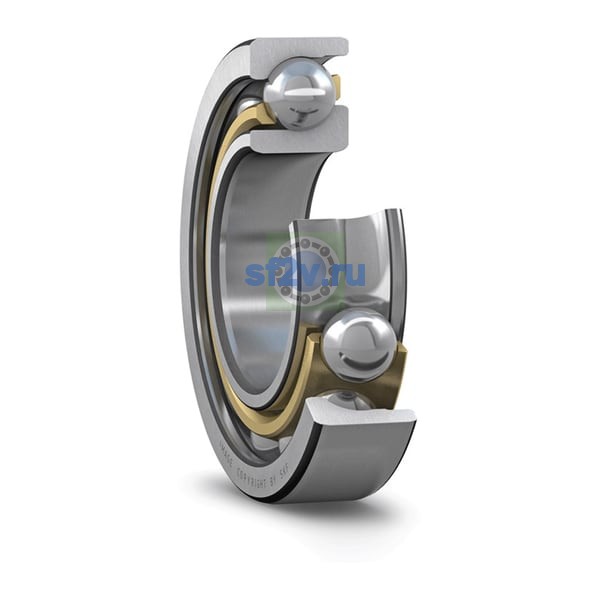

70/530 BM
Осевой внутренний зазор
Not applicable
Покрытие
Without
Расчётный коэффициент (одиночный / тандем)
Y2 0.57
Y0 0.26
X 0.35
Расчётный коэффициент (по схеме «О», по схеме «X»)
