- Внутренний диаметр подшипника (диаметр отверстия d)
-
38.1 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 51.8 mm Shoulder diameter of inner ring
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
140 mm Overall length
- Корпус общая ширина
-
34 mm
- Общая ширина T
-
49.2 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
34 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
16 mm Width of piloting groove
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
32 mm Width of flange in which piloting grooves are provided
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
33.6 mm Standout of end cover
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
10 mm Distance from locking device side face to thread centre
- Ширина B
-
49.2 mm Width of inner ring
- Диаметр вала
-
38.1 mm

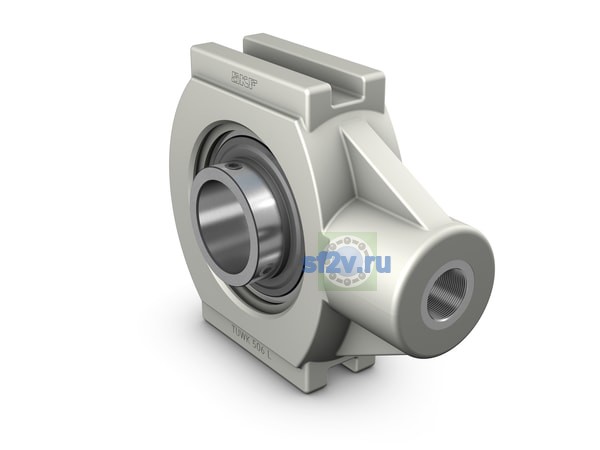

- Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
-
YAR 208-108-2RFGR/HV
- Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
-
M16 Thread size attachment end
- Размер G1: резьба отверстий повторного смазывания или длина резьбы.
-
21 mm Thread length
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
114 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
102 mm Distance between bottoms of piloting grooves
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
40 mm Height of attachment end
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
85 mm Distance from attachment end face to centre line of spherical seat diameter
- Размер L3: длина центрирующей / направляющей / фиксирующей канавки.
-
80 mm Length of piloting groove
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
30.2 mm Distance from locking device side face to raceway centre
- Размер шестигранного ключа для установочный винт
-
3.969 mm
- Тип отверстия
-
Cylindrical
