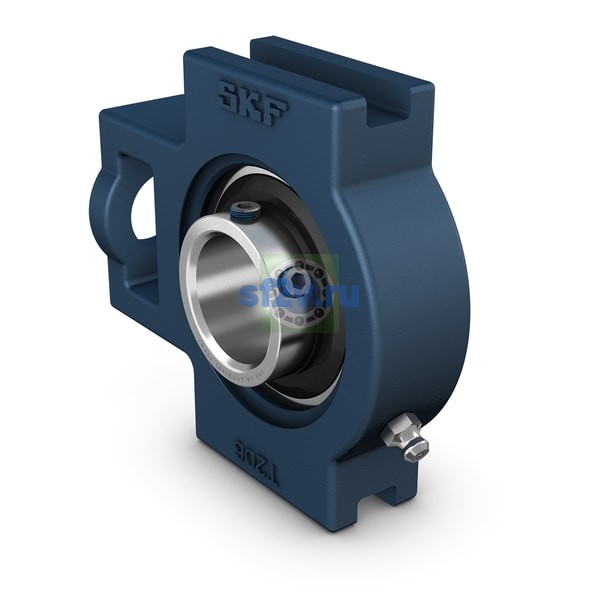

- Внутренний диаметр подшипника (диаметр отверстия d)
-
30 mm Bore diameter
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
16 mm Length of attachment slot
- Размер N2: высота крепёжного паза или диаметр отверстий под штифтовой ключ / крепёжный болт.
-
37.5 mm Height of attachment slot
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 39.8 mm Shoulder diameter of inner ring
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
113 mm Overall length
- Корпус общая ширина
-
37 mm
- Общая ширина T
-
38.1 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
37 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
12 mm Width of piloting groove
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
28 mm Width of flange in which piloting grooves are provided
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
22.5 mm Standout of end cover
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
5.5 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
22 mm Diameter of attachment bolt hole
- Ширина B
-
38.1 mm Width of inner ring
- Диаметр вала
-
30 mm
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.6 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 UNF Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
102 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
89 mm Distance between bottoms of piloting grooves
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
56 mm Height of attachment end
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
70 mm Distance from attachment end face to centre line of spherical seat diameter
- Размер L2: длина присоединительного конца или корпуса.
-
10 mm Length attachment end
- Размер L3: длина центрирующей / направляющей / фиксирующей канавки.
-
57 mm Length of piloting groove
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
2.5 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for the grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
30 ° Angular position of the housing thread
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
22.2 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7.94 mm Hexagonal key size for the grease fitting
- Размер шестигранного ключа для установочный винт
-
3.05 mm
- Тип отверстия
-
Cylindrical
