- Внутренний диаметр подшипника (диаметр отверстия d)
-
19.05 mm Shaft diameter
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
20.5 mm Length of attachment bolt hole
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 28.2 mm Shoulder diameter inner ring
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
127 mm Overall width
- Корпус общая ширина
-
32 mm
- Общая ширина T
-
31 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
32 mm Base width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
21 mm Top width
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
4.5 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
11.5 mm Width of attachment bolt hole
- Ширина B
-
31 mm Width inner ring

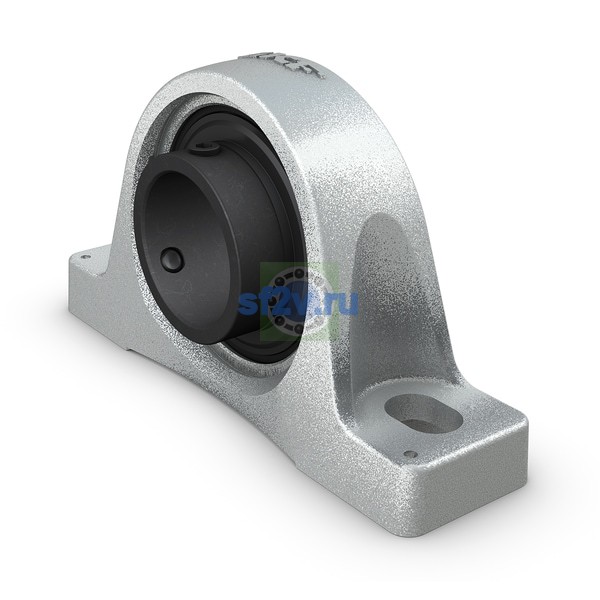

- Высокий температура корпусной вставной подшипник с комплект винты и удлинённое внутреннее кольцо
-
YAR 204-012-2F/VA201
- Высота оси стационарного корпуса
-
33.3 mm
- Диаметр вала
-
19.05 mm
- Крепление болты, рекомендуемый дюймовый размер
-
G 0.375 in
- Крепление болты, рекомендуемый метрический размер
-
G 10 mm
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
33.3 mm Spherical seat centre height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
14 mm Step height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
64.5 mm Overall height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
max. 106 mm Maximum distance between attachment bolts
min. 88 mm Minimum distance between attachment bolts
97 mm Distance between attachment bolts
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
18.3 mm Distance from locking device side face to raceway centre
- Размер шестигранного ключа для установочный винт
-
3.175 mm
- Тип отверстия
-
Cylindrical
