- Внутренний диаметр подшипника (диаметр отверстия d)
-
30 mm Bore diameter
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
19 mm Length of attachment bolt hole
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 44.8 mm Shoulder diameter of inner ring
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
182 mm Overall length
- Корпус общая ширина
-
47 mm
- Общая ширина T
-
43 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
47 mm Base width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
32 mm Top width
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
6 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
17 mm Diameter of attachment bolt hole
- Ширина B
-
43 mm Width of inner ring
- Высота оси стационарного корпуса
-
50 mm
- Диаметр вала
-
30 mm

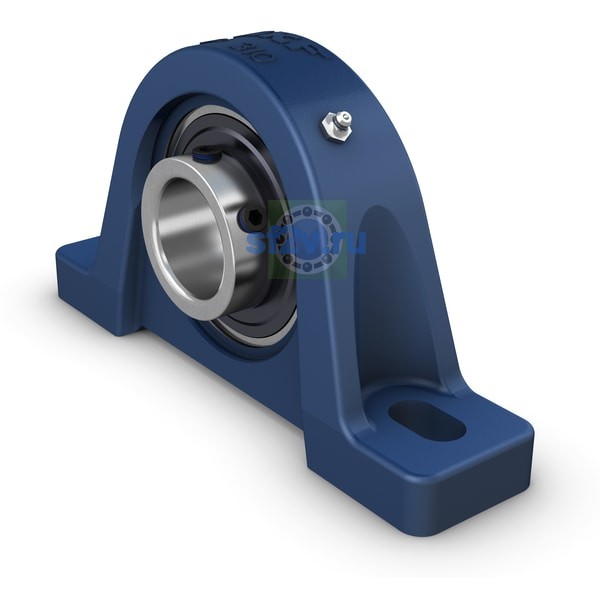

- Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
-
UC 306
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.6 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 UNF Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
50 mm Height of spherical seat centre
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
21 mm Foot height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
100 mm Overall height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
min. 138 mm Distance between attachment bolts
max. 142 mm Distance between attachment bolts
140 mm Distance between attachment bolts
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
4 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for the grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
45 ° Angular position of the housing thread
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
26 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7.94 mm Hexagonal key size for the grease fitting
- Размер шестигранного ключа для установочный винт
-
3.05 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 14 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.5625 in
- Тип отверстия
-
Cylindrical
