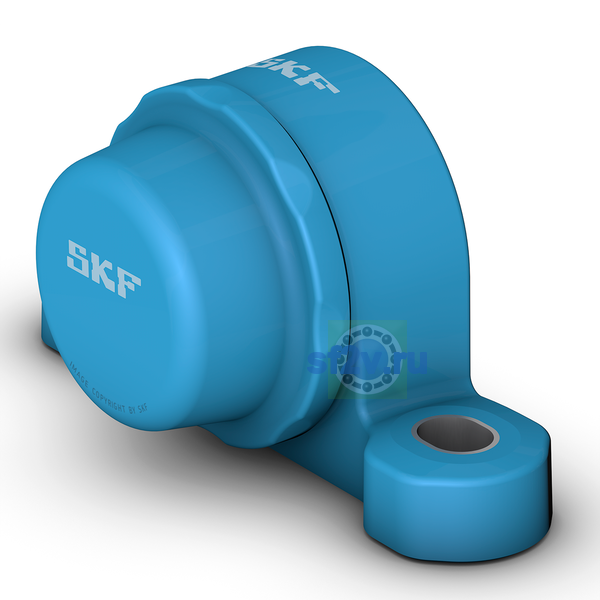

- Внутренний диаметр подшипника (диаметр отверстия d)
-
30.163 mm Bore diameter
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
17.4 mm Length of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
161 mm Overall length
- Корпус общая ширина
-
40 mm
- Общая ширина T
-
31.2 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
40 mm Base width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
40 mm Top width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
68.1 mm Width including end cover
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
5 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
14.2 mm Diameter of attachment bolt hole
- Ширина B
-
31.2 mm Width of inner ring
- Высота оси стационарного корпуса
-
42.9 mm
- Диаметр вала
-
30.163 mm
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
42.9 mm Height of spherical seat centre
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
20 mm Foot height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
84 mm Overall height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
min. 116 mm Distance between attachment bolts
max. 122 mm Distance between attachment bolts
119 mm Distance between attachment bolts
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
22.2 mm Distance from locking device side face to raceway centre
- Размер шестигранного ключа для установочный винт
-
3.175 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 12 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.5 in
- Тип отверстия
-
Cylindrical
