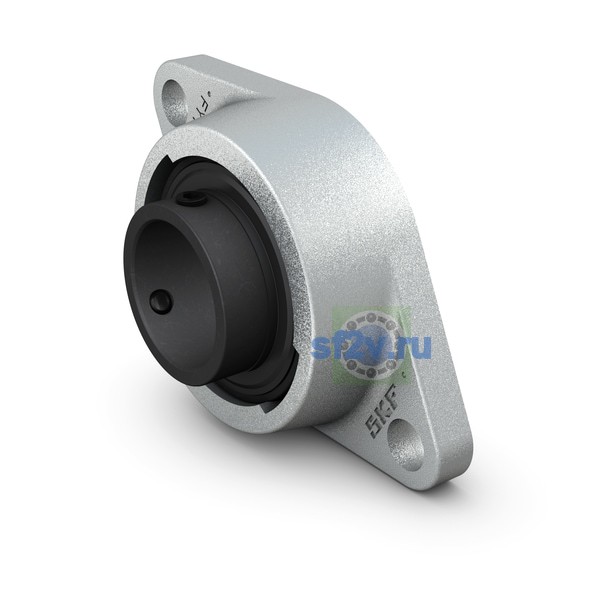

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
19.05 mm Shaft diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 28.2 mm Shoulder diameter inner ring
Размер Db1: верхний наружный диаметр корпуса.
58 mm Top external diameter
Размер Db2: нижний наружный диаметр основания корпуса.
60.5 mm Base external diameter
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
60.5 mm Overall length
Корпус общая ширина
29.5 mm
Общая ширина T
37.3 mm Overall width
37.3 mm
31 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
29.5 mm Height housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
11 mm Step height
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
4.5 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
11.5 mm Hole diameter
Ширина B
31 mm Width inner ring
Высокий температура корпусной вставной подшипник с комплект винты и удлинённое внутреннее кольцо
YAR 204-012-2F/VA201
Диаметр вала
19.05 mm
Крепление болты, рекомендуемый дюймовый размер
G 0.375 in
Крепление болты, рекомендуемый метрический размер
G 10 mm
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
112 mm Overall width
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
90 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
18.3 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.175 mm
Тип отверстия
Cylindrical
