- Внутренний диаметр подшипника (диаметр отверстия d)
-
30.163 mm Shaft diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 39.7 mm Shoulder diameter inner ring
- Размер Db1: верхний наружный диаметр корпуса.
-
76 mm Top external diameter
- Размер Db2: нижний наружный диаметр основания корпуса.
-
84 mm Base external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
108 mm Overall width
- Корпус общая ширина
-
32.5 mm
- Общая ширина T
-
42.2 mm Overall height
42.2 mm
38.1 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
32.5 mm Height housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
13 mm Step height
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
5 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
11.5 mm Hole diameter
- Ширина B
-
38.1 mm Width inner ring

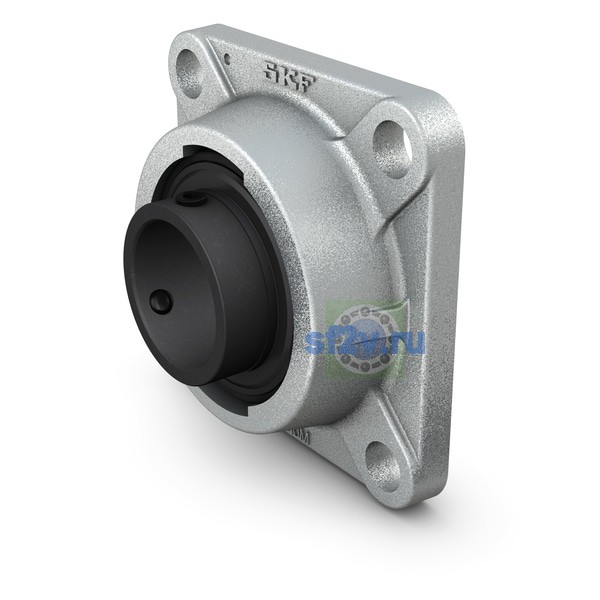

- Высокий температура корпусной вставной подшипник с комплект винты и удлинённое внутреннее кольцо
-
YAR 206-103-2F/VA201
- Диаметр вала
-
30.163 mm
- Крепление болты, рекомендуемый дюймовый размер
-
G 0.375 in
- Крепление болты, рекомендуемый метрический размер
-
G 10 mm
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
82.5 mm Distance between attachment bolts
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
22.2 mm Distance from locking device side face to raceway centre
- Размер шестигранного ключа для установочный винт
-
3.175 mm
- Тип отверстия
-
Cylindrical
