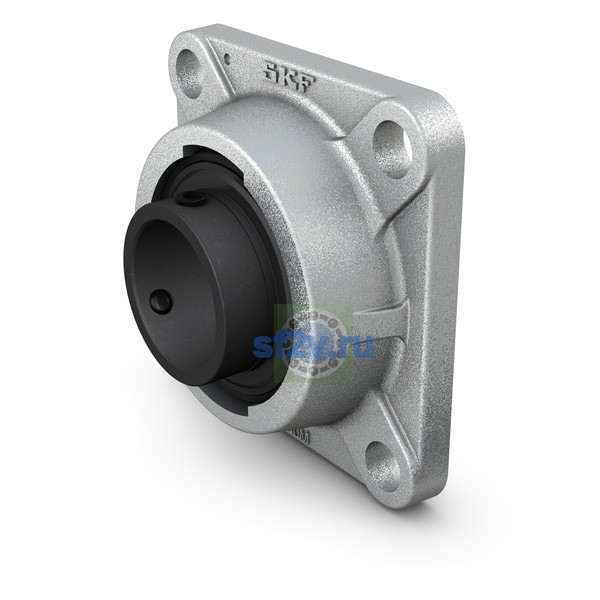

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
45 mm Shaft diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 56.8 mm Shoulder diameter inner ring
Размер Db1: верхний наружный диаметр корпуса.
100 mm Top external diameter
Размер Db2: нижний наружный диаметр основания корпуса.
112 mm Base external diameter
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
137 mm Overall width
Корпус общая ширина
39 mm
Общая ширина T
54.2 mm Overall height
54.2 mm
49.2 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
39 mm Height housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
14 mm Step height
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
8 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
16 mm Hole diameter
Ширина B
49.2 mm Width inner ring
Высокий температура корпусной вставной подшипник с комплект винты и удлинённое внутреннее кольцо
YAR 209-2F/VA201
Диаметр вала
45 mm
Крепление болты, рекомендуемый дюймовый размер
G 0.75 in
Крепление болты, рекомендуемый метрический размер
G 20 mm
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
105 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
30.2 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
4 mm
Тип отверстия
Cylindrical
