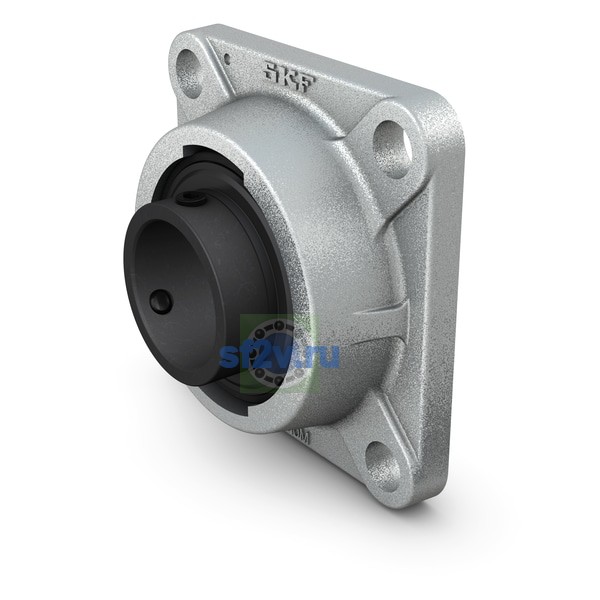

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
55 mm Shaft diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 69.06 mm Shoulder diameter inner ring
Размер Db1: верхний наружный диаметр корпуса.
122 mm Top external diameter
Размер Db2: нижний наружный диаметр основания корпуса.
134 mm Base external diameter
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
162 mm Overall width
Корпус общая ширина
47.5 mm
Общая ширина T
64.4 mm Overall height
64.4 mm
55.6 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
47.5 mm Height housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
16 mm Step height
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
9 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
18 mm Hole diameter
Ширина B
55.6 mm Width inner ring
Высокий температура корпусной вставной подшипник с комплект винты и удлинённое внутреннее кольцо
YAR 211-2F/VA201
Диаметр вала
55 mm
Крепление болты, рекомендуемый дюймовый размер
G 0.625 in
Крепление болты, рекомендуемый метрический размер
G 16 mm
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
130 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
33.4 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
5 mm
Тип отверстия
Cylindrical
