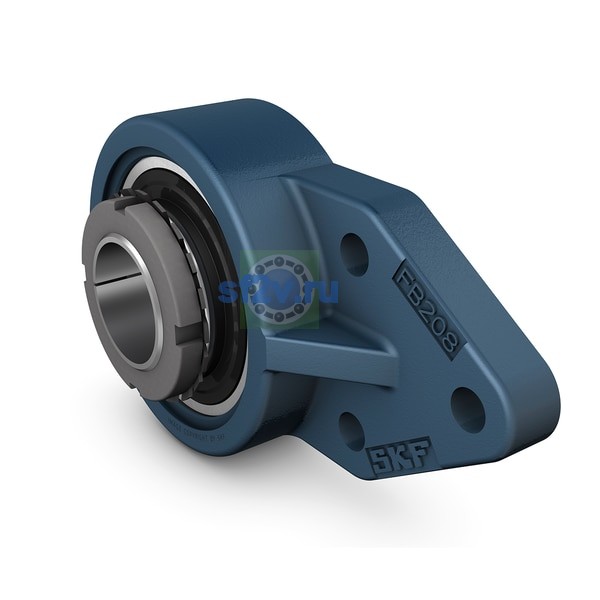

- Внутренний диаметр подшипника (диаметр отверстия d)
-
40 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 56.8 mm Outer diameter of inner ring
- Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
-
65 mm Outside diameter of lock nut
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
106 mm Overall length
- Корпус общая ширина
-
37 mm
- Общая ширина T
-
48.75 mm Overall width
48.75 mm
34.9 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
37 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
18 mm Flange width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
26.5 mm Standout of end cover
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
50 mm Width of sleeve
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
11 mm Diameter of attachment bolt hole
- Ширина B
-
35 mm Width of inner ring
- Диаметр вала
-
40 mm
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
-
H 2309
- Корпусной вставной подшипник с коническим отверстием и закрепительная втулка фиксация
-
YSA 209-2FK
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.6 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 UNF Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
176 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
65 mm Radial position of the spherical seat
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
54 mm Distance between attachment bolt holes
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
43 mm Distance between attachment bolt holes
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
80 mm Flange length
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
24 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
45 ° Angular position of the housing thread
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
28.75 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7.94 mm Hexagonal key size for the grease fitting
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 10 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.375 in
- Тип отверстия
-
Tapered
