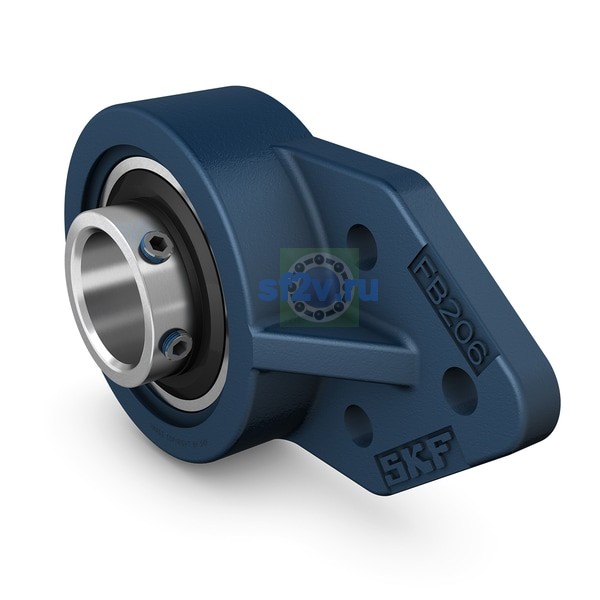

- Внутренний диаметр подшипника (диаметр отверстия d)
-
40 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 52.5 mm Outer diameter of inner ring
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
100 mm Overall length
- Корпус общая ширина
-
35.5 mm
- Общая ширина T
-
51.2 mm Overall width
51.2 mm
49.2 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
35.5 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
16 mm Flange width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
26 mm Standout of end cover
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
8 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
11 mm Diameter of attachment bolt hole
- Ширина B
-
49.2 mm Width of inner ring
- Диаметр вала
-
40 mm
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.6 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 UNF Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
164 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
60 mm Radial position of the spherical seat
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
50 mm Distance between attachment bolt holes
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
41 mm Distance between attachment bolt holes
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
78 mm Flange length
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
25 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
45 ° Angular position of the housing thread
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
30.2 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7.94 mm Hexagonal key size for the grease fitting
- Размер шестигранного ключа для установочный винт
-
4.06 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 10 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.375 in
- Тип отверстия
-
Cylindrical
