Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 33.74 mm Outer diameter of inner ring
Корпус общая ширина
18 mm
Общая ширина T
34.1 mm Overall width34.1 mm
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
9 mm Width of housing half
Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
2 mm Top width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
5 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
8.7 mm Length of attachment bolt hole
Ширина B
34.1 mm Width of inner ring
Диаметр вала
25.4 mm
Диаметр расположения болт отверстия корпус с круглым или треугольным фланцем
76.2 mm
Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
YAR 205-100-2F
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
95 mm Outside diameter
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
34 mm Distance from straight edge to bearing seat centre
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
min. 56 mm Abutment diameter
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
76.2 mm Pitch diameter of attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
19.8 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.175 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 8 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.3125 in
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
5
Предельная частота вращения
7 000 r/min
7 000 r/min
Базовая динамическая грузоподъёмность C
C 14 kN
14 kN
Базовая статическая грузоподъёмность C0
C0 7.8 kN
7.8 kN
Допустимый радиальный корпус нагрузка
max. 3.6 kN
Предел усталостной нагрузки Cu / Pu
Pu 0.335 kN
Прочие характеристики
27
Код eCl@ss
23-05-08-02
Код UNSPSC
31171536
Количество крепёжных отверстий
3
Корпус
PFD 52
Масса
0.33 kg
Масса подшипникового узла
0.31 kg
Материал корпуса
Pressed steel
Pressed steel
Материал подшипника
Bearing steel
Обозначение товара / номер изделия производителя
PFD 1. TF
Отверстие для повторного смазывания
Without
Подшипник
YAR 205-100-2F
Покрытие
Zinc-coated housing
Zinc-coated housing
Пресс-маслёнка
Without
Примечание
Limiting speed with shaft tolerance h6
Резиновое посадочное кольцо
Without
Рекомендуемый момент затяжки для установочный винт
4 N·m
Смазочный материал
Grease
Соответствие стандарту
ISO
Специальное назначение
For agricultural applications
Тип корпуса
Flanged
Тип крепёжного отверстия
Plain
Тип уплотнения
Contact, standardWithout
Without
Тип фланцевого корпуса
Triangular

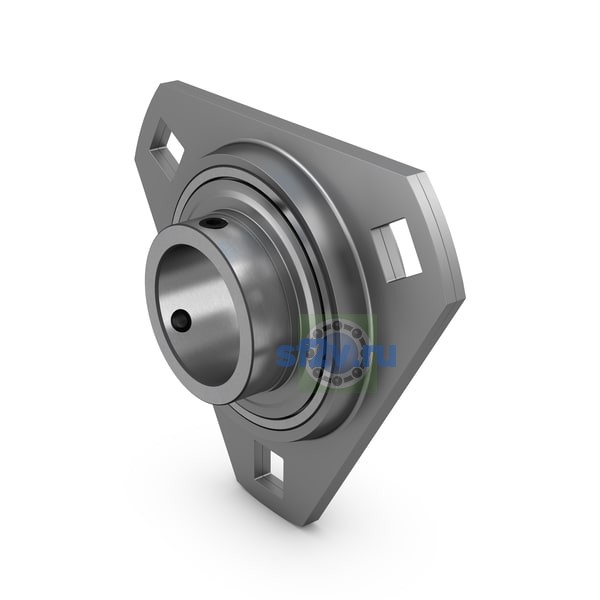

Треугольный фланцевый корпус из штампованной стали для корпусных вставных подшипников
PFD 52
Уплотнение, подшипник
Seal and flinger on both sides
Seal and flinger on both sides
