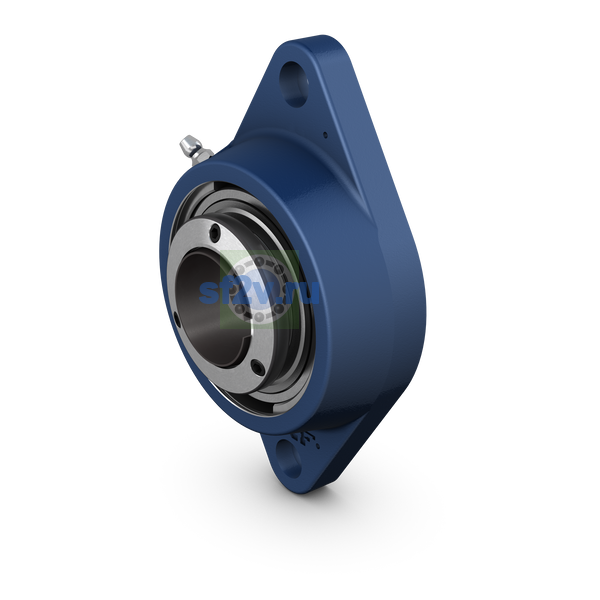

- Внутренний диаметр подшипника (диаметр отверстия d)
-
45 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 56.8 mm Outer diameter of inner ring
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
67 mm Outside diameter of locking ring
- Размер Db1: верхний наружный диаметр корпуса.
-
102 mm Top external diameter
- Размер Db2: нижний наружный диаметр основания корпуса.
-
111 mm Base external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
111 mm Overall length
- Корпус общая ширина
-
39 mm
- Общая ширина T
-
50.7 mm Overall width
50.7 mm
44.2 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
39 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
14 mm Flange width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
3.2 mm Depth of centring recess
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
26.5 mm Width including end cover
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
44.2 mm Overall bearing width
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
16 mm Diameter of attachment bolt hole
- Ширина B
-
35 mm Width of inner ring
- Диаметр вала
-
45 mm
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
98.4 mm Diameter of housing centering recess
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.5 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 SAE-LT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
178.5 mm Overall height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
148.5 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
120.5 mm Distance of dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
18 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
2 mm Recommended diameter for dowel pins
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
24.5 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
45 ° Angular position of the housing thread
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
26.7 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7 mm Hexagonal key size for the grease fitting
- Размер шестигранного ключа для установочный винт
-
3.05 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 14 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.5625 in
- Тип отверстия
-
Cylindrical
