Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 33.74 mm Outer diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
37.4 mm Outside diameter of locking ring
Корпус общая ширина
18 mm
Общая ширина T
32.7 mm Overall width31 mm
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
9 mm Width of housing half
Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
2 mm Top width
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
31 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
4.75 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
8.7 mm Length of attachment bolt hole
Диаметр вала
25.4 mm
Диаметр расположения болт отверстия корпус с круглым или треугольным фланцем
76.2 mm
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
95 mm Outside diameter
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
min. 56 mm Abutment diameter
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
76.2 mm Pitch diameter of attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
23.5 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.175 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 8 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.3125 in
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
5
Предельная частота вращения
7 000 r/min
7 000 r/min
Базовая динамическая грузоподъёмность C
C 14 kN
14 kN
Базовая статическая грузоподъёмность C0
C0 7.8 kN
7.8 kN
Допустимый радиальный корпус нагрузка
max. 3.6 kN
Предел усталостной нагрузки Cu / Pu
Pu 0.335 kN
Прочие характеристики
28
Код eCl@ss
23-05-08-02
Код UNSPSC
31171536
Количество крепёжных отверстий
3
Корпус
PF 52
Корпусной вставной подшипник с эксцентриковое стопорное кольцо и узкое внутреннее кольцо
YET 205-100
Круглый фланцевый корпус из штампованной стали для корпусных вставных подшипников
PF 52
Масса
0.364 kg
Масса подшипникового узла
0.37 kg
Материал корпуса
Pressed steel
Pressed steel
Материал подшипника
Bearing steel
Обозначение товара / номер изделия производителя

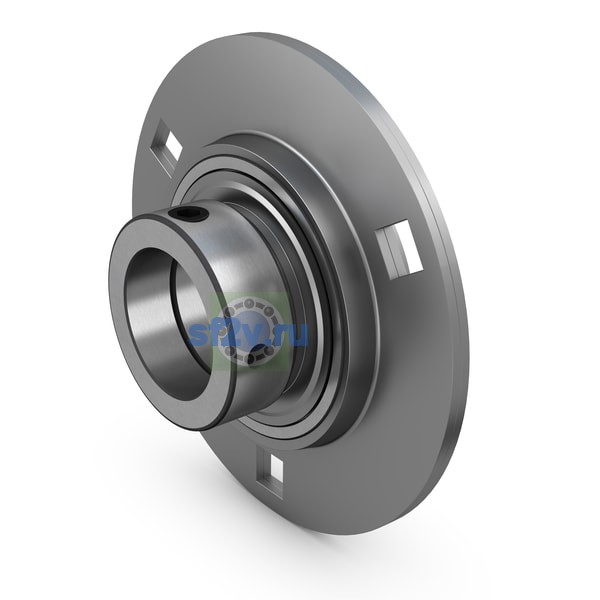

PF 1. FM
Отверстие для повторного смазывания
Without
Подшипник
YET 205-100
Покрытие
Zinc-coated housing
Zinc-coated housing
Пресс-маслёнка
Without
Примечание
Limiting speed with shaft tolerance h6
Резиновое посадочное кольцо
Without
Рекомендуемый момент затяжки для установочный винт
