Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 24.2 mm Outer diameter of inner ring
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
59 mm Overall length
Корпус общая ширина
14 mm
Общая ширина T
17.9 mm Overall width27.4 mm
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
7 mm Width of housing half
Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
2 mm Material thickness
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
4 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
7.1 mm Diameter of attachment bolt hole
Ширина B
27.4 mm Width of inner ring
Диаметр вала
17 mm
Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
YAR 203-2F
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
81 mm Overall height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
min. 44 mm Abutment diameter
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
63 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
15.9 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 6 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.25 in
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
5
Предельная частота вращения
9 500 r/min
9 500 r/min
Базовая динамическая грузоподъёмность C
C 9.56 kN
9.56 kN
Базовая статическая грузоподъёмность C0
C0 4.75 kN
4.75 kN
Допустимая радиальная нагрузка
max. 2.5 kN
Предел усталостной нагрузки Cu / Pu
Pu 0.2 kN
Прочие характеристики
28
Код eCl@ss
23-05-08-02
Код UNSPSC
31171536
Количество крепёжных отверстий
2
Корпус
PFT 40
Масса
0.145 kg
Масса подшипникового узла
0.18 kg
Материал корпуса
Pressed steel
Pressed steel
Материал подшипника
Bearing steel
Межосевое расстояние между отверстиями под болты
63 mm
Обозначение товара / номер изделия производителя

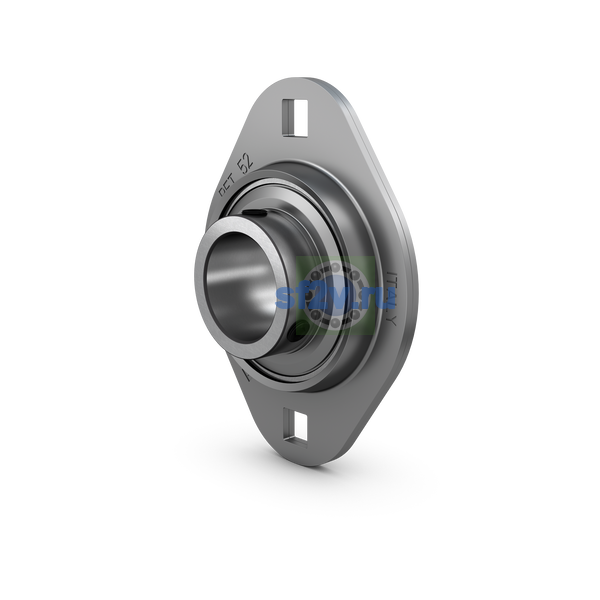

PFT 17 TF
Овальный фланцевый корпус из штампованной стали для корпусных вставных подшипников
PFT 40
Отверстие для повторного смазывания
Without
Подшипник
YAR 203-2F
Покрытие
Zinc-coated housing
Zinc-coated housing
Пресс-маслёнка
Without
Примечание
Limiting speed with shaft tolerance h6
Резиновое посадочное кольцо
Without
Рекомендуемый момент затяжки для установочный винт
4 N·m
Смазочный материал
Grease
Соответствие стандарту
ISO
Специальное назначение
For material handling applications
Тип корпуса
Flanged
Тип крепёжного отверстия
Plain
Тип уплотнения
Contact, standardWithout
Without
Тип фланцевого корпуса
Oval
Уплотнение, подшипник
Seal and flinger on both sides
Seal and flinger on both sides
