Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 46.1 mm Outer diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
51.1 mm Outside diameter of locking ring
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
94 mm Overall length
Корпус общая ширина
20 mm
Общая ширина T
31.9 mm Overall width38.9 mm
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
10 mm Width of housing half
Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
2.5 mm Material thickness
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
38.9 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
6.75 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
11 mm Diameter of attachment bolt hole
Диаметр вала
35 mm
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
122 mm Overall height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
min. 77 mm Abutment diameter
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
100 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
29.4 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
5 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 10 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.375 in
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
5
Предельная частота вращения
5 300 r/min
5 300 r/min
Базовая динамическая грузоподъёмность C
C 25.5 kN
25.5 kN
Базовая статическая грузоподъёмность C0
C0 15.3 kN
15.3 kN
Допустимая радиальная нагрузка
max. 6.5 kN
Предел усталостной нагрузки Cu / Pu
Pu 0.655 kN
Прочие характеристики
29
Код eCl@ss
23-05-08-02
Код UNSPSC
31171536
Количество крепёжных отверстий
2
Корпус
PFT 72
Корпусной вставной подшипник с эксцентриковое стопорное кольцо и узкое внутреннее кольцо
YET 207
Масса
0.72 kg
Масса подшипникового узла
0.66 kg
Материал корпуса
Pressed steel
Pressed steel
Материал подшипника
Bearing steel
Межосевое расстояние между отверстиями под болты
100 mm
Обозначение товара / номер изделия производителя

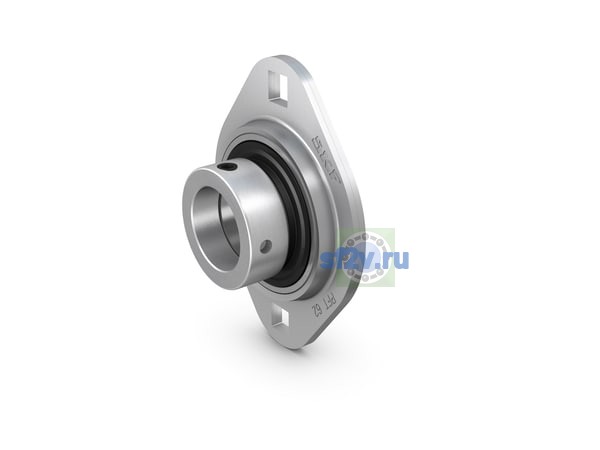

PFT 35 FM
Овальный фланцевый корпус из штампованной стали для корпусных вставных подшипников
PFT 72
Отверстие для повторного смазывания
Without
Подшипник
YET 207
Покрытие
Zinc-coated housing
Zinc-coated housing
Пресс-маслёнка
Without
Примечание
Limiting speed with shaft tolerance h6
Резиновое посадочное кольцо
Without
Рекомендуемый момент затяжки для установочный винт
