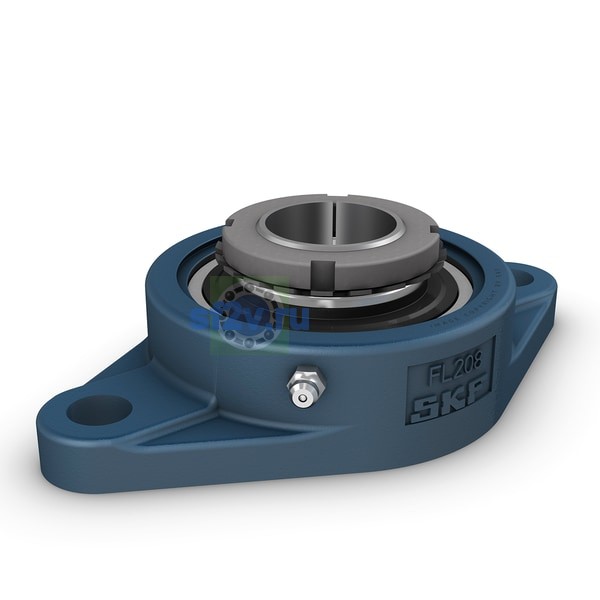

- Внутренний диаметр подшипника (диаметр отверстия d)
-
25 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 39.7 mm Outer diameter of inner ring
- Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
-
45 mm Outside diameter of lock nut
- Размер Db1: верхний наружный диаметр корпуса.
-
77 mm Top external diameter
- Размер Db2: нижний наружный диаметр основания корпуса.
-
80 mm Base external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
80 mm Overall length
- Корпус общая ширина
-
30.5 mm
- Общая ширина T
-
40.25 mm Overall width
40.25 mm
28 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
30.5 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
13.5 mm Flange width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
3.2 mm Depth of centring recess
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
38 mm Width of sleeve
28 mm Overall bearing width
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
16 mm Diameter of attachment bolt hole
- Ширина B
-
28 mm Width of inner ring
- Диаметр вала
-
25 mm
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
-
H 2306
- Корпусной вставной подшипник с коническим отверстием и закрепительная втулка фиксация
-
YSA 206-2FK
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
76.2 mm Diameter of housing centering recess
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.5 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 SAE-LT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
148 mm Overall height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
117 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
99 mm Distance of dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
12.5 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
2 mm Recommended diameter for dowel pins
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
19 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер Rα: угловая / радиальная позиция резьбового отверстия корпуса.
-
45 ° Angular position of the housing thread
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
22.25 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7 mm Hexagonal key size for the grease fitting
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 14 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.5625 in
- Тип отверстия
-
Tapered
