- Внутренний диаметр подшипника (диаметр отверстия d)
-
36.513 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 46.1 mm Outer diameter of inner ring
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
90 mm Top external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
96 mm Overall length
- Корпус общая ширина
-
35 mm
- Общая ширина T
-
46.4 mm Overall width
42.9 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
35 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
17 mm Flange width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
32 mm Width including end cover
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
42.9 mm Overall bearing width
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
6 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
14.8 mm Diameter of attachment bolt hole
- Ширина B
-
42.9 mm Width of inner ring
- Диаметр вала
-
36.513 mm

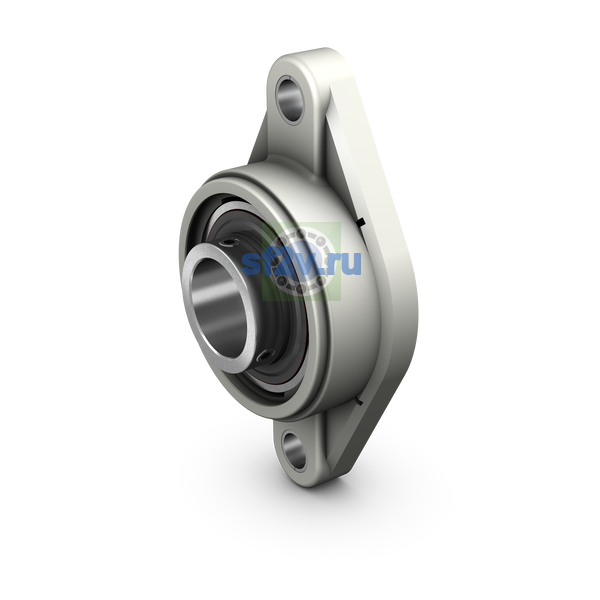

- Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
-
YAR 207-107-2RF/HV
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
156 mm Overall height
- Размер Ha: высота канавки заднего уплотнения или глубина центрирующей выточки / отверстия корпуса.
-
6 mm Depth of housing centering recess
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
130 mm Distance between attachment bolts
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
25.4 mm Distance from locking device side face to raceway centre
- Размер шестигранного ключа для установочный винт
-
3.969 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 12 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.5 in
- Тип отверстия
-
Cylindrical
