Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 33.74 mm Outer diameter of inner ring
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
37.4 mm Outside diameter of locking ring
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
71 mm Overall length
Корпус общая ширина
18 mm
Общая ширина T
25.5 mm Overall width31 mm
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
9 mm Width of housing half
Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
2 mm Material thickness
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
31 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
4.75 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
8.7 mm Diameter of attachment bolt hole
Диаметр вала
25.4 mm
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
95 mm Overall height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
min. 56 mm Abutment diameter
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
76.2 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
23.5 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.175 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 8 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.3125 in
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
5
Предельная частота вращения
7 000 r/min
7 000 r/min
Базовая динамическая грузоподъёмность C
C 14 kN
14 kN
Базовая статическая грузоподъёмность C0
C0 7.8 kN
7.8 kN
Допустимая радиальная нагрузка
max. 3.6 kN
Предел усталостной нагрузки Cu / Pu
Pu 0.335 kN
Прочие характеристики
29
Код eCl@ss
23-05-08-02
Код UNSPSC
31171536
Количество крепёжных отверстий
2
Корпус
PFT 52
Корпусной вставной подшипник с эксцентриковое стопорное кольцо и узкое внутреннее кольцо
YET 205-100
Масса
0.294 kg
Масса подшипникового узла
0.3 kg
Материал корпуса
Pressed steel
Pressed steel
Материал подшипника
Bearing steel
Межосевое расстояние между отверстиями под болты
76.2 mm
Обозначение товара / номер изделия производителя

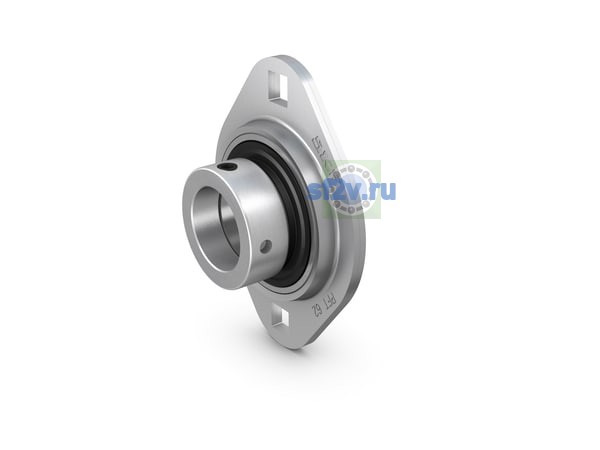

PFT 1. FM
Овальный фланцевый корпус из штампованной стали для корпусных вставных подшипников
PFT 52
Отверстие для повторного смазывания
Without
Подшипник
YET 205-100
Покрытие
Zinc-coated housing
Zinc-coated housing
Пресс-маслёнка
Without
Примечание
Limiting speed with shaft tolerance h6
Резиновое посадочное кольцо
Without
Рекомендуемый момент затяжки для установочный винт
